便捷式GC-MS儀器-安益譜Mate 11便攜式四極桿氣質聯用儀 快速檢測微量汽油中部分特征物質
伴隨著全社會人工智能、物聯網、大數據等新技術的日新月異，以及質譜科學上新型離子化技術、質量分析器技術、射頻等技術的推陳出新，便攜式四極桿氣質聯用儀在火災助燃劑檢測中展現了強大的現場分析能力，尤其適用于快速篩查和初步鑒定，為確保檢測數據司法可靠性的同時，極大簡化與實驗室臺式質譜儀的數據比對及結合，提高火調現場關鍵物證采集效率。因此，蘇州安益譜Mate 11型便攜式四極桿氣質聯用儀有望成為火災調查“移動實驗室”中不可或缺的“關鍵設備”。
Mate 11便攜式四極桿氣質聯用儀特點
1.合規性
滿足現有《GB∕T 32210-2015 便攜式氣相色譜-質譜聯用儀技術要求及試驗方法》、《JJF 1164-2018氣相色譜-質譜聯用儀校準規范》、《GB/T 18294.5-2010 火災技術鑒定方法 第5部分：氣相色譜-質譜法》等標準要求，可出具鑒定報告，檢測性能接近主流
2.適用性
配套便攜式頂空（GBT 24572.2-2009 火災現場易燃液體殘留物實驗室提取方法 第2部分：直接頂空進樣法）、熱脫附（GA/T 2075.3-2023法庭科學常見易燃液體及其殘留物檢驗第3部分：熱脫附-氣相色譜/質譜法）、固相微萃?。℅A/T 1515-2018 法庭科學 汽油殘留物的提取檢驗 固相微萃取-氣相色譜-質譜）等前處理裝置，支持液體（含水量80%以上樣品）直接進樣，滿足包括但不限于汽油等助燃劑及燃燒殘留的現場快速檢測
3.可靠性
滿足GJB 150.3A-2009高溫試驗、GJB 150.4A-2009低溫試驗、GJB 150.16A-2009沖擊試驗等國軍標技術要求，一次性連續工作30日
4.快速性
標配67L/sec真空抽速，冷啟動后15分鐘完成自檢-自動調諧-進樣口升溫等全部準備工作；選配10-30米不等低熱容快速色譜柱，支持1.0ml/min柱流量，實現快速分析；選配PDMS膜直接進樣，秒級響應，快速篩查
5.輕便性
含電池及載氣全重不超過20公斤，可車載及單兵背負，內置電池、氣源或外接電源、氣源
6.智能性
通訊及接口免費開放，支持遠程控制，支持自動解卷積自動識別自動報警
7.安全性
離子源、四極桿、射頻、真空泵、檢測器、軟件、工控機等關鍵設備，均系自研自產或國內采購；具備完整自主知識產權、軟件著作權

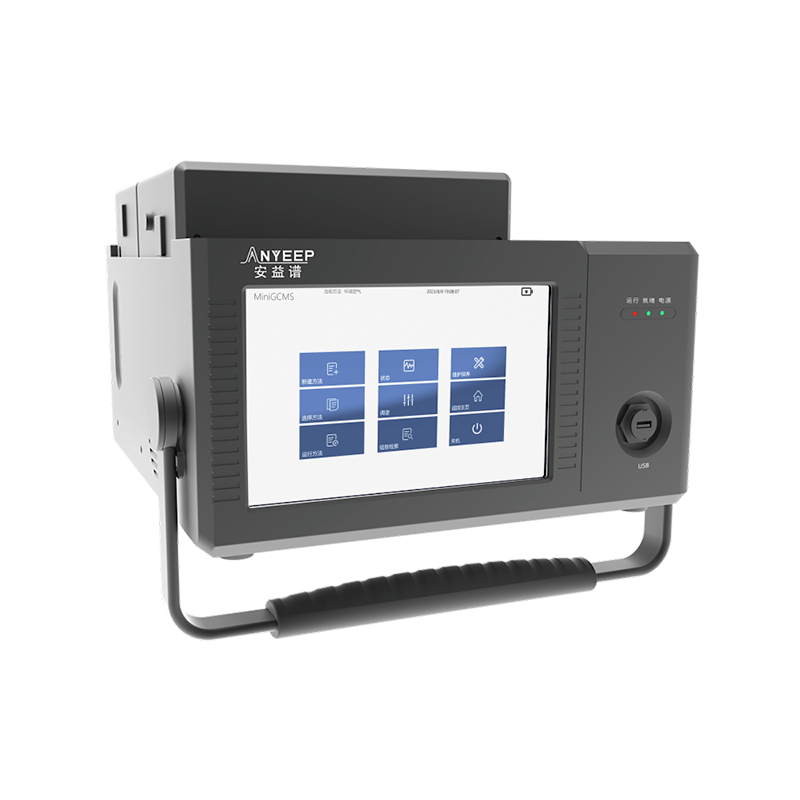

安益譜MATE 11便捷式四極桿氣質聯用儀
核心部件：分段式雙曲面金屬鉬四極桿
實驗部分
以市購92#汽油為例，經甲醇稀釋100倍后直接進樣1uL，TIC如下，后附詳細報告。
進樣方式：液體直接進樣
進樣量：1μL
進樣口溫度：240℃
分流比：100:1
柱流量：0.6ml/min
色譜柱：DB-1 LTM 30m*0.25mm*0.25μm
升溫程序：30℃保持3min，5℃/min升溫至80℃保持1min，
10℃/min升溫至160℃保持1min
溶劑延遲：1min
離子源溫度：200℃
離子源溫度：200℃
掃描方式：Scan，35-400amu

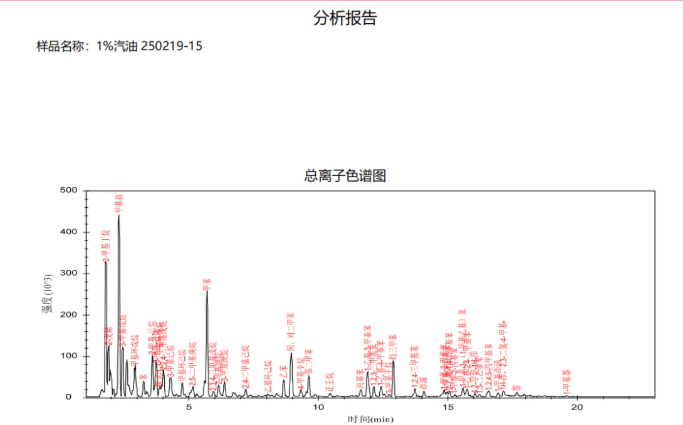

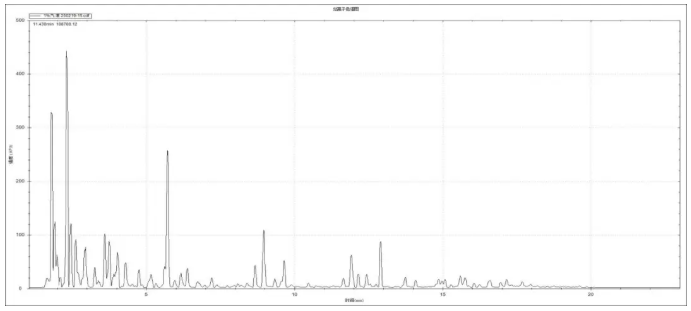

·圖一 1% 92#汽油 TIC

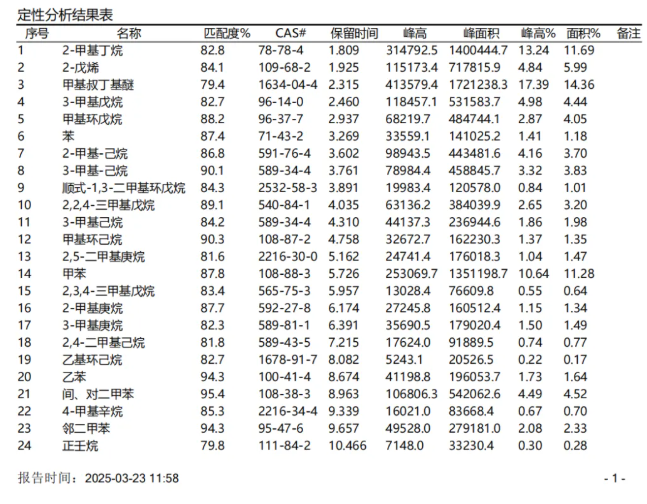

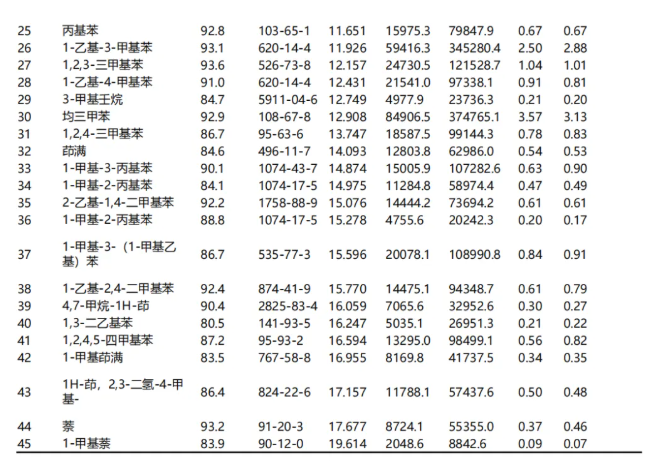

圖二 1%92#汽油測試報告

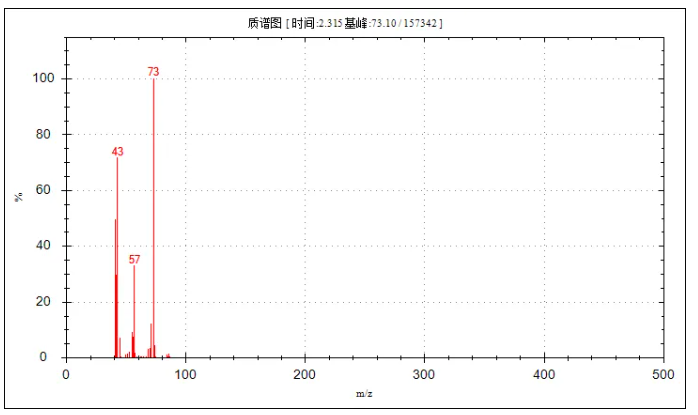

圖三 甲基叔丁基醚質譜圖（匹配度79.4%）
圖四 甲基叔丁基醚結構式圖

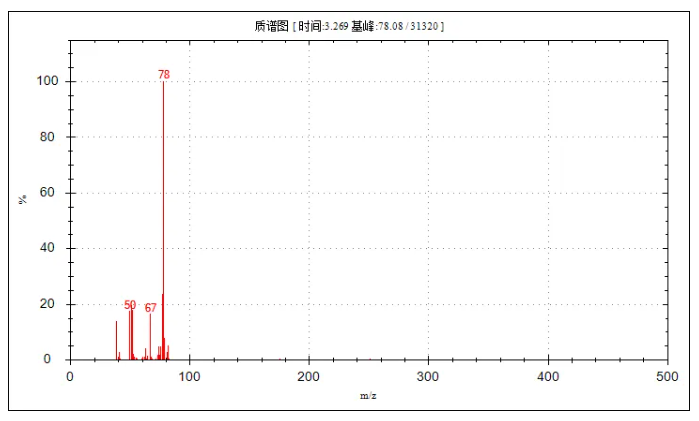

圖五 苯質譜圖（匹配度87.4%）

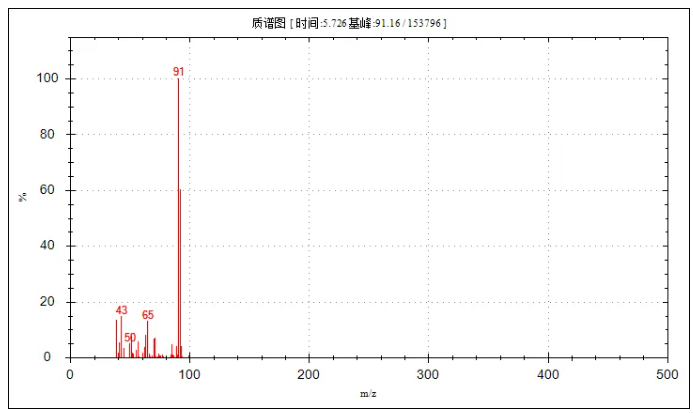

圖六 甲苯質譜圖（匹配度87.8%）

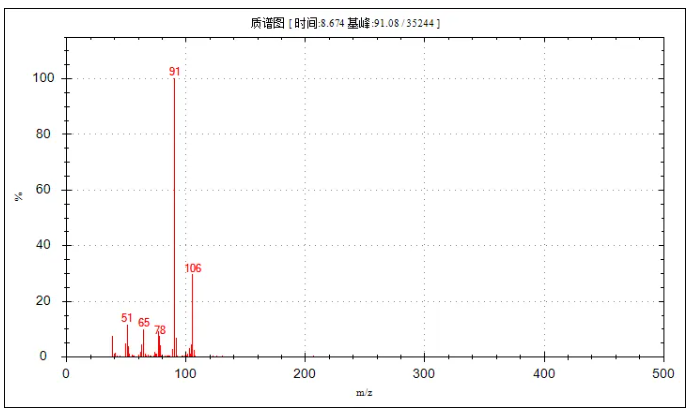

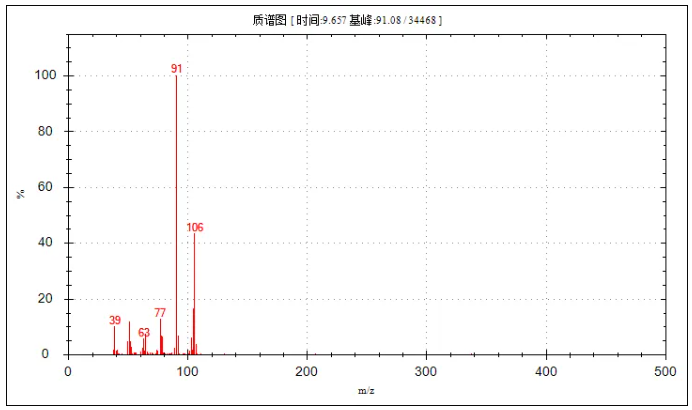

圖七 乙苯質譜圖（匹配度94.3%）

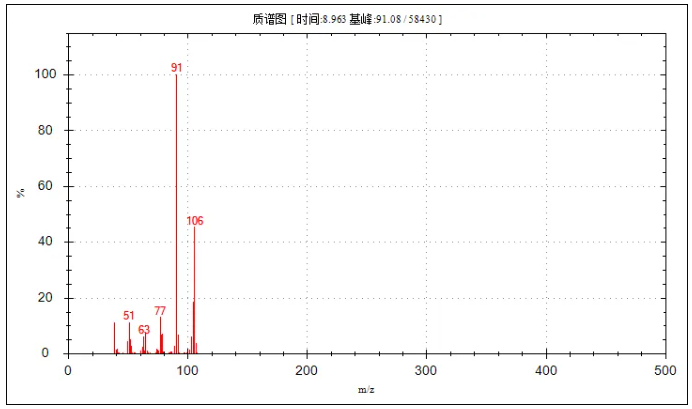

圖八 間、對二甲苯質譜圖（匹配度95.4%）
圖九 鄰二甲苯質譜圖（匹配度94.3%）
圖十 1、2、4-三甲基苯質譜圖（匹配度86.7%）
圖十一 1、2、4-三甲基苯結構式圖

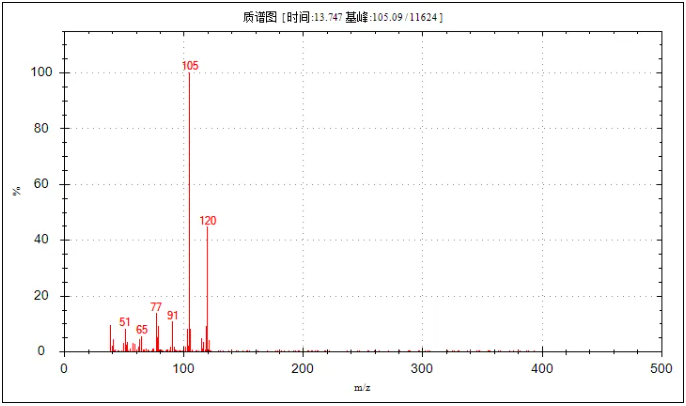

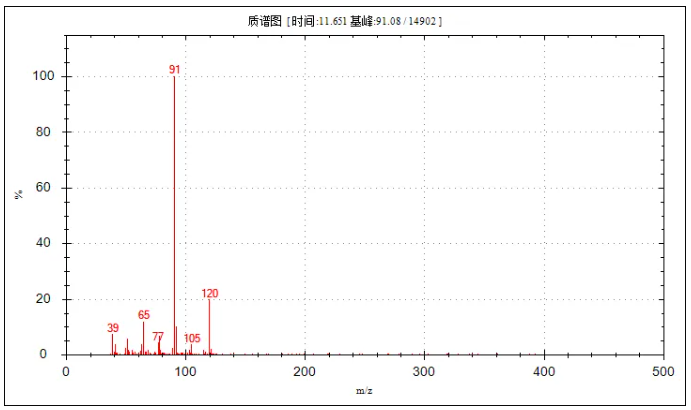

圖十二 正丙苯質譜圖（匹配度92.8%）
圖十三 正丙苯結構式圖

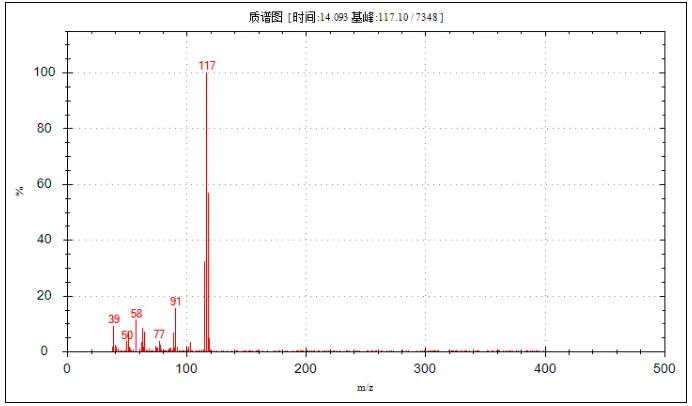

圖十四 茚滿質譜圖（匹配度84.6%）
圖十五 茚滿結構式圖

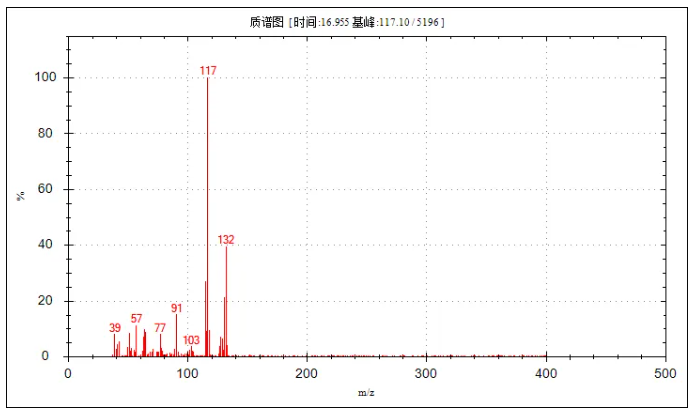

圖十六 甲基茚滿質譜圖（匹配度83.5%）
圖十七 甲基茚滿結構式圖

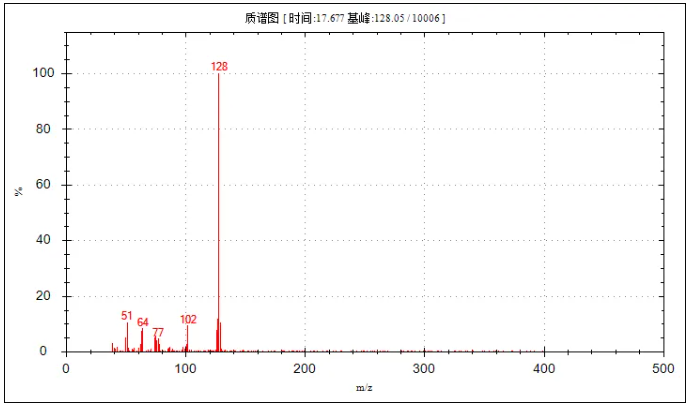

圖十八 萘質譜圖（匹配度93.2%）
圖十九 萘結構式圖

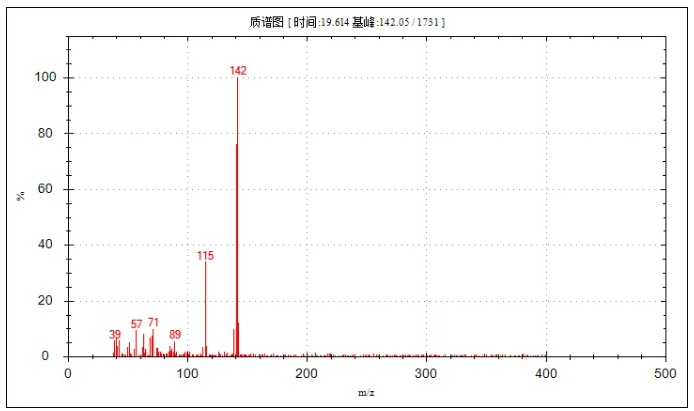

圖二十 甲基萘質譜圖（匹配度83.9%）
圖二十一甲基萘結構式圖
結論
Mate 11便攜式四極桿氣質聯用儀可較好分離并檢出1%汽油中的苯、甲苯、乙苯、二甲苯、丙苯等苯系物、烷基苯、MTBE抗爆震劑、萘、甲基萘、茚滿、甲基茚滿等痕量目標物，絕大部分目標物匹配度均優于80%，較之其它便攜式火災調查快速檢測設備，具備快速、準確、可靠、便捷等顯著優勢，為公共安全領域提供了“端側智能檢測”的國產化解決方案。
