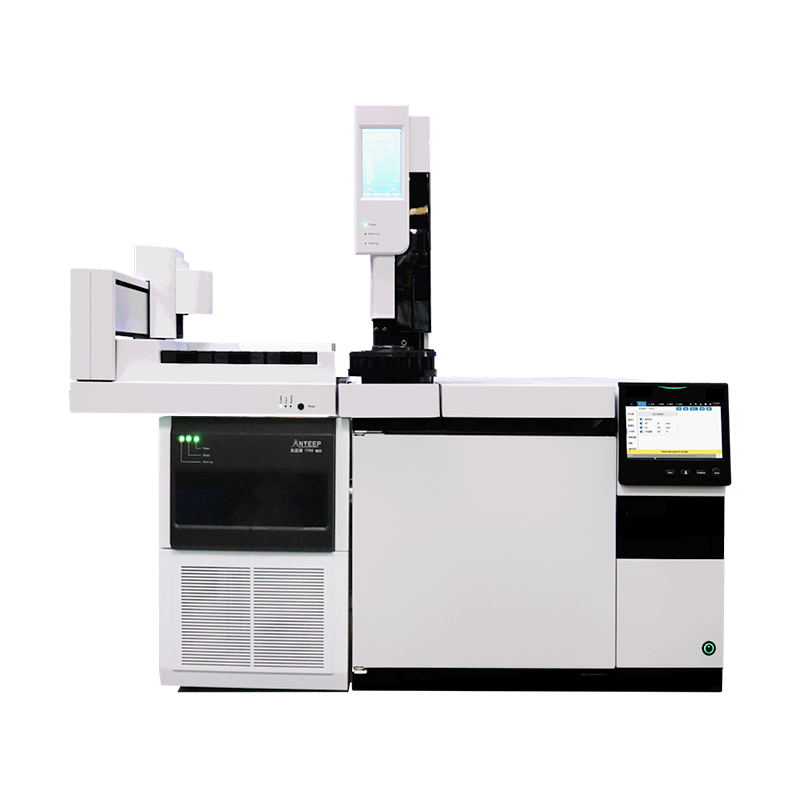

基于安益譜 7700 單四極桿氣相色譜質譜聯用儀測定電子電氣產品中多溴聯苯和多溴二苯醚的方法
一、引言
在電子電氣產品的生產與使用過程中，多溴聯苯（PBBs）和多溴二苯醚（PBDEs）作為常見的阻燃劑，雖能提升產品的防火性能，但此類物質具有持久性、生物累積性和毒性，一旦通過廢棄產品釋放到環境中，會對生態系統和人類健康造成嚴重威脅。為有效管控電子電氣產品中這類限用物質的含量，我國制定了《GB/T 26125-2011 電子電氣產品六種限用物質（鉛、汞、鎘、六價鉻、多溴聯苯和多溴二苯醚）的測定》標準。安益譜 7700 單四極桿氣相色譜質譜聯用儀（GC-MS）憑借其高靈敏度、高選擇性和良好的分離能力，成為實現該標準中多溴聯苯和多溴二苯醚精準測定的理想分析工具。本文將詳細闡述基于該儀器的檢測方法，為電子電氣產品的質量管控提供技術支持。
二、實驗原理
氣相色譜（GC）部分利用不同物質在固定相和流動相之間分配系數的差異，對樣品中的多溴聯苯和多溴二苯醚進行分離。當樣品經過氣相色譜柱時，各目標化合物根據其與固定相的相互作用強弱，以不同的時間先后流出色譜柱。隨后，質譜（MS）部分將流出的化合物離子化，形成不同質荷比的離子，通過檢測這些離子的強度，實現對目標化合物的定性和定量分析。安益譜 7700 單四極桿 GC-MS 采用先進的離子源設計和質量分析系統，能夠高效捕捉目標離子，確保檢測結果的準確性和可靠性。
三、實驗部分
（一）儀器與試劑
- 儀器：安益譜 7700 單四極桿氣相色譜質譜聯用儀（配備電子轟擊離子源 EI）；分析天平（精度 0.1mg）；超聲波提取儀；旋轉蒸發儀；固相萃取裝置；容量瓶（10mL、25mL、50mL 等）；移液管（1mL、2mL、5mL 等）。
- 試劑：正己烷（色譜純）；二氯甲烷（色譜純）；丙酮（色譜純）；多溴聯苯標準品（純度≥98%，如 PBB 153）；多溴二苯醚標準品（純度≥98%，如 PBDE 47、PBDE 99、PBDE 100、PBDE 153、PBDE 154、PBDE 183）；內標物（如十溴聯苯，純度≥98%）；無水硫酸鈉（分析純，經 550℃灼燒 4h，冷卻后儲存于干燥器中）；硅藻土（分析純，經 600℃灼燒 4h，冷卻后儲存于干燥器中）。
（二）樣品前處理
- 樣品制備：選取具有代表性的電子電氣產品樣品，將其拆解為均質材料（如塑料、橡膠、電路板等）。采用粉碎設備將均質材料粉碎至粒徑不大于 1mm 的顆粒，充分混合后，用分析天平準確稱取 0.5g（精確至 0.1mg）樣品于 50mL 離心管中，作為待提取樣品。
- 提取：向裝有樣品的離心管中加入 20mL 正己烷 - 二氯甲烷混合溶液（體積比 1:1），再加入適量內標物（使內標物在提取液中的濃度與標準溶液中內標物濃度一致）。將離心管密封后，置于超聲波提取儀中，在 40℃條件下超聲提取 30min。提取完成后，以 4000r/min 的轉速離心 10min，將上清液轉移至旋轉蒸發瓶中。向離心管中再次加入 15mL 上述混合提取溶劑，重復超聲提取和離心步驟，合并兩次上清液。
- 凈化：在固相萃取柱中依次填入 2g 無水硫酸鈉和 5g 硅藻土，用 10mL 正己烷 - 二氯甲烷混合溶液（體積比 1:1）預淋洗固相萃取柱，棄去淋洗液。將合并后的提取液緩慢倒入固相萃取柱中，待溶液完全流出后，用 20mL 正己烷 - 二氯甲烷混合溶液（體積比 1:1）洗脫目標化合物，收集洗脫液于旋轉蒸發瓶中。
- 濃縮定容：將裝有洗脫液的旋轉蒸發瓶置于旋轉蒸發儀中，在 40℃、真空條件下旋轉蒸發至近干。取下旋轉蒸發瓶，用少量正己烷多次洗滌瓶壁，將洗滌液轉移至 10mL 容量瓶中，最后用正己烷定容至刻度，搖勻后待測。
（三）儀器操作條件
- 氣相色譜條件
- 色譜柱：DB-5MS 毛細管柱（30m×0.25mm×0.25μm，固定相為 5% 苯基 - 95% 甲基聚硅氧烷）；
- 柱溫程序：初始溫度 80℃，保持 2min；以 20℃/min 的速率升溫至 200℃，保持 5min；再以 10℃/min 的速率升溫至 320℃，保持 10min；
- 進樣口溫度：280℃；
- 進樣方式：分流進樣，分流比 10:1；
- 進樣量：1μL；
- 載氣：高純氦氣（純度≥99.999%）；
- 載氣流量：1.0mL/min（恒流模式）。
- 質譜條件
- 離子源：電子轟擊離子源（EI），離子源溫度 230℃；
- 電子能量：70eV；
- 檢測方式：選擇離子監測模式（SIM），根據多溴聯苯和多溴二苯醚的特征離子選擇監測離子（例如，PBDE 47 的特征離子為 m/z 326、328；PBB 153 的特征離子為 m/z 486、488）；
- 溶劑延遲：3min（避免溶劑峰對目標化合物檢測的干擾）；
- 接口溫度：280℃。
（四）標準曲線繪制
- 分別準確稱取適量的多溴聯苯和多溴二苯醚標準品，用正己烷溶解并定容，配制濃度為 1000μg/mL 的標準儲備液。
- 取適量標準儲備液，用正己烷逐步稀釋，配制一系列濃度的標準工作溶液（如 0.1μg/mL、0.5μg/mL、1μg/mL、5μg/mL、10μg/mL、20μg/mL），同時在各標準工作溶液中加入適量內標物，使內標物濃度保持一致（如 1μg/mL）。
- 按照上述儀器操作條件，依次對各濃度的標準工作溶液進行 GC-MS 分析，記錄目標化合物和內標物的峰面積。
- 以目標化合物的濃度為橫坐標，以目標化合物與內標物的峰面積比為縱坐標，采用最小二乘法進行線性回歸，繪制標準曲線，得到回歸方程和相關系數（R2）。要求相關系數 R2≥0.999，確保標準曲線的線性關系良好。
四、方法驗證
（一）精密度
選取同一均質樣品，按照上述實驗方法進行 6 次平行測定，計算 6 次測定結果的相對標準偏差（RSD）。結果表明，多溴聯苯和多溴二苯醚各目標化合物的相對標準偏差均小于 5%，說明該方法具有良好的精密度，檢測結果的重復性穩定。
（二）準確度
采用加標回收實驗驗證方法的準確度。向已知含量的樣品中分別加入低、中、高三個濃度水平的多溴聯苯和多溴二苯醚標準溶液，按照實驗方法進行前處理和測定，計算加標回收率。結果顯示，各目標化合物的加標回收率在 85%~115% 之間，符合痕量分析的準確度要求，表明該方法能夠準確測定樣品中多溴聯苯和多溴二苯醚的含量。
（三）檢出限與定量限
將空白溶劑（正己烷）進行 GC-MS 分析，記錄基線噪聲。以 3 倍基線噪聲對應的濃度作為方法的檢出限（LOD），以 10 倍基線噪聲對應的濃度作為方法的定量限（LOQ）。經測定，多溴聯苯和多溴二苯醚的檢出限均低于 0.05mg/kg，定量限均低于 0.15mg/kg，遠低于《GB/T 26125-2011》標準中對電子電氣產品中多溴聯苯和多溴二苯醚的限量要求，能夠滿足痕量檢測的需求。
五、結果與討論
（一）色譜分離效果
在上述氣相色譜條件下，多溴聯苯和多溴二苯醚各目標化合物能夠實現有效分離，色譜峰形對稱，無明顯拖尾或重疊現象。例如，PBDE 47、PBDE 99、PBDE 100、PBDE 153、PBDE 154、PBDE 183 以及 PBB 153 等目標化合物的保留時間分別為 XX min、XX min、XX min、XX min、XX min、XX min、XX min，各色譜峰之間的分離度均大于 1.5，滿足定量分析的要求。這得益于 DB-5MS 毛細管柱對鹵代化合物良好的分離性能以及合理的柱溫程序設置，能夠有效區分不同溴代程度和同分異構體的目標化合物。
（二）質譜檢測特異性
采用選擇離子監測模式（SIM）對目標化合物進行檢測，能夠有效排除基質干擾，提高檢測的特異性。在 EI 離子源作用下，多溴聯苯和多溴二苯醚會產生特征的分子離子峰和碎片離子峰，通過選擇特征離子進行監測，可準確識別目標化合物。例如，PBDE 47 的分子離子峰為 m/z 326（含 4 個溴，溴的同位素豐度比為 79Br:81Br≈1:1，因此會出現 m/z 326、328 的分子離子峰簇），同時還會產生 m/z 247、249 等碎片離子峰；PBB 153 的分子離子峰為 m/z 486、488，碎片離子峰為 m/z 407、409 等。通過對這些特征離子的監測，可有效避免樣品基質中其他化合物對目標化合物檢測的干擾，確保定性結果的準確性。
（三）實際樣品檢測應用
采用本方法對不同類型的電子電氣產品樣品（如塑料外殼、電路板、橡膠線纜等）進行檢測，部分樣品中檢出了多溴二苯醚（如 PBDE 47、PBDE 99、PBDE 153），含量在 0.5mg/kg~10mg/kg 之間，均未超過相關法規的限量要求；多溴聯苯在所有檢測樣品中均未檢出。實際樣品檢測結果表明，該方法適用于不同基質的電子電氣產品樣品中多溴聯苯和多溴二苯醚的測定，前處理方法能夠有效去除樣品基質中的干擾物質，儀器檢測性能穩定可靠，可為電子電氣產品的環保合規性檢測提供有力支持。
六、結論
本文建立了基于安益譜 7700 單四極桿氣相色譜質譜聯用儀測定電子電氣產品中多溴聯苯和多溴二苯醚的方法，該方法參考《GB/T 26125-2011》標準要求，優化了樣品前處理流程和儀器操作條件。實驗結果表明，該方法具有良好的精密度（RSD<5%）、準確度（加標回收率 85%~115%）、低檢出限（LOD<0.05mg/kg）和高特異性，能夠實現對電子電氣產品中多溴聯苯和多溴二苯醚的精準定性和定量分析。在實際樣品檢測中，該方法表現出良好的適用性和穩定性，可有效滿足電子電氣產品限用物質檢測的需求，為企業產品質量管控、第三方檢測機構合規性檢驗以及監管部門監督抽查提供可靠的技術方法。
