安益譜 7700 單四極桿氣相色譜質譜聯用儀測定電子電氣產品中多溴聯苯和多溴二苯醚的操作指南
一、引言
多溴聯苯（PBBs）和多溴二苯醚（PBDEs）作為阻燃劑被廣泛應用于電子電氣產品中。然而，這些物質在環境中難以降解，會對生態環境和人體健康造成潛在危害。《GB/T 26125-2011 電子電氣產品 六種限用物質（鉛、汞、鎘、六價鉻、多溴聯苯和多溴二苯醚）的測定》對電子電氣產品中多溴聯苯和多溴二苯醚的檢測方法進行了規范。安益譜 7700 單四極桿氣相色譜質譜聯用儀憑借其出色的性能，能夠精準地對電子電氣產品中的多溴聯苯和多溴二苯醚進行測定，為相關行業提供可靠的數據支持。

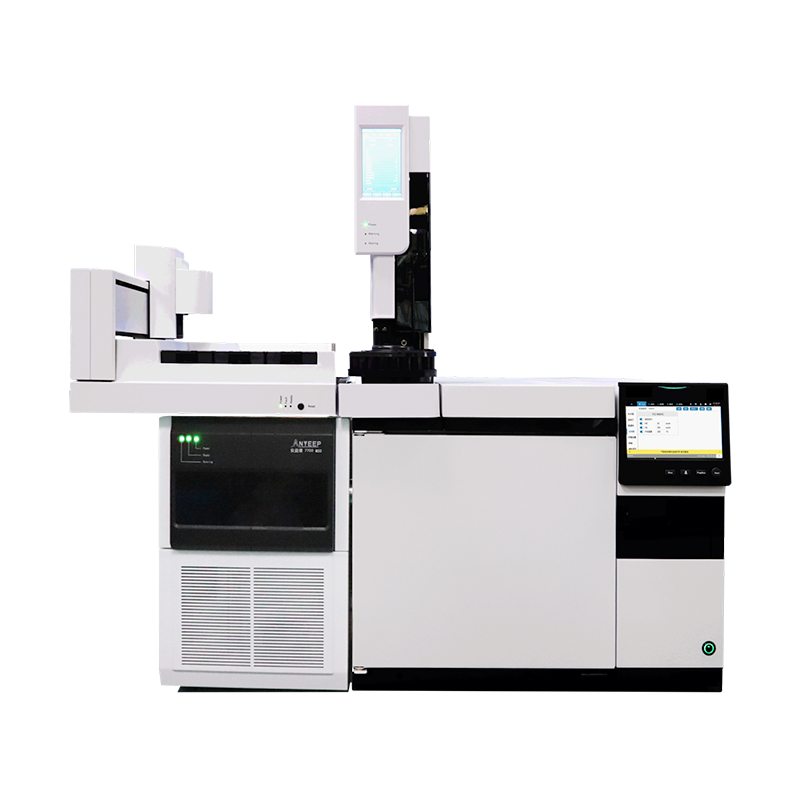

安益譜7700單四極桿氣相色譜質譜聯用儀
二、儀器簡介
安益譜 7700 單四極桿氣相色譜質譜聯用儀
采用離子源和四極桿質量分析器獨立排氣的雙渦輪分子泵設計，形成高效的真空系統。其具備以下關鍵優勢：
- 高真空保證：90L/s + 90L/s 進口高性能雙渦輪分子泵，為質譜提供極好的真空環境，允許色譜柱流量上限達 10ml/min，可安裝內徑為 0.53mm 的寬口徑毛細管柱，實現大體積進樣等高要求分析。
- 超高靈敏度：氣相色譜進樣時，對 10fg/μl 八氟萘的檢測信噪比良好，能有效檢測痕量的多溴聯苯和多溴二苯醚。
- 長效高能電子倍增器：采用 13 極非連續離散打拿極電子倍增器，超大倍增面積，是通道型電子倍增器壽命的 3 倍以上，具備低噪聲、超高靈敏度的特性。
- 寬溫射頻電源：能更好地適應各種實驗室環境，提供出色的穩定性，保障檢測結果的可靠性。
- 帶預四極的四極桿質量分析器：減少對四極桿污染，優化離子源與四極桿過渡電場，預四極上的電壓隨分析器電壓進行同步掃描，可將離子信號集中聚焦到四極桿場的中心。
- 高溫惰性陶瓷離子源：高效電離、減少污染，配備兩根長壽命惰性材料制成的燈絲，提供雙倍的使用時間，離子源陶瓷設計，所有透鏡溫度穩定，清洗離子源方便。
- 質譜檢測動態范圍廣：可達 7 個數量級，能夠滿足不同濃度范圍多溴聯苯和多溴二苯醚的檢測需求。
三、測定方法依據
本測定方法嚴格參考《GB/T 26125-2011 電子電氣產品 六種限用物質（鉛、汞、鎘、六價鉻、多溴聯苯和多溴二苯醚）的測定》標準。該標準規定了電子電氣產品中多溴聯苯和多溴二苯醚的檢測流程，涵蓋樣品的采集、制備、儀器分析條件以及結果計算等關鍵環節。在使用安益譜 7700 進行測定時，需依據標準要求對儀器參數進行合理設置，并對整個檢測過程進行嚴格質量控制，以確保檢測結果的準確性和可靠性，使其符合標準規范。
四、儀器條件設置
- 氣相色譜條件
- 進樣口：毛細管柱帶 EPC 分流 / 不分流進樣口，分流比可根據樣品濃度和分析需求在 0 - 1000:1 范圍內靈活調整，壓力設定范圍為 0 - 100psi，控制精度達 0.01psi。進樣口溫度設置為 250℃ - 300℃，以確保樣品能夠充分氣化。
- 柱箱：溫度范圍為室溫以上 4℃至 450℃，設定值分辨率為 1℃，室溫每變化 1℃，柱溫變化小于 0.01℃。升溫程序可根據實際樣品分離情況進行優化，例如初始溫度 60℃，保持 1min，以 10℃/min 的速率升溫至 200℃，再以 15℃/min 的速率升溫至 250℃，并保持一定時間。升溫階梯最多可設置 20 階梯，21 平臺，最大升溫速率可達 120℃/min，最長運行時間 999.99min，降溫速率從 450℃降至 50℃小于 5min。
- 載氣：可選用氮?dú)饣蚝庾鳛檩d氣，恒流、恒壓、程序升流、程序升壓、脈沖壓力等多種控制模式可選。載氣流量一般控制在 1 - 3ml/min，具體數值需根據色譜柱類型和分析要求進行優化。
- 電子氣路控制：具備多路電子流量控制通道，用于進樣口、檢測器或輔助氣，可精確控制氣體流量。壓力調節以 0.1psi 的增量進行，大氣壓力傳感器可補償高度或環境的變化，確保實驗條件的穩定性。不包括柱箱，獨立加熱區共有 6 個（進樣口，檢測器以及輔助加熱區各兩個），輔助加熱區的最高使用溫度為 300℃。
- 質譜條件
- 氣質接口：質譜獨立控溫，不占用色譜資源，溫度范圍為 50℃ - 350℃，精度可達 0.1℃，通常設置為 280℃ - 300℃，以保證樣品在傳輸過程中的穩定性。
- 離子源：采用高溫惰性陶瓷離子源，雙燈絲設計，由惰性材料制成，長壽命。離子化能量在 10eV - 100eV 范圍內可調，一般設置為 70eV，以實現對多溴聯苯和多溴二苯醚的有效電離。離子源溫度精確控溫 ±0.1℃，最高可達 350℃，通常設置為 270℃ - 280℃。
- 質量分析器：表面鈍化的高精度全金屬四極桿，預四極與主四極桿一體化裝配，熱穩定性良好，無需加熱即可保證質量數高度穩定和重現性。質量數范圍為 1.5 - 1250amu，質量精度 ±0.1amu，質量穩定性 ±0.1amu/48h，單位質量分辨率，半峰寬可達 0.3u。
- 真空泵：前級真空泵為抽速 4.0m3/h 的機械泵，后級真空泵采用高性能雙渦輪分子泵（90L/s + 90L/s），為質譜提供優良的真空環境，允許色譜柱最大柱流量 10mL/min。
- 檢測器：采用 13 極非連續離散打拿極電子倍增器，超大倍增面積，低噪聲，超高靈敏度。1pg 八氟萘 m/z272 信噪比≥1500:1（RMS），檢出限＜10fg 八氟萘。質譜檢測動態范圍大于 6 個數量級。
- 射頻電源：寬溫度范圍射頻電源，能適應不同的實驗室環境溫度變化，確保儀器性能穩定。掃描速度在 1 - 20000amu/s 范圍內全程可調，一般設置為 3000 - 5000amu/s，以滿足對多溴聯苯和多溴二苯醚快速分析的需求。控制方式采用網口控制，方便儀器的遠程操作和數據傳輸。
五、樣品制備
- 樣品采集：按照相關標準和規范，從電子電氣產品的不同部位采集具有代表性的樣品，確保樣品能夠真實反映產品中多溴聯苯和多溴二苯醚的含量情況。
- 樣品預處理：將采集到的樣品進行粉碎、研磨等處理，使其粒徑符合后續提取要求，一般要求粒徑小于 0.5mm，以增加樣品與提取劑的接觸面積，提高提取效率。
- 提取：稱取適量預處理后的樣品，放入合適的離心管中，加入適量的提取劑，如正己烷、丙酮或丙酮 / 正己烷（1:1，v/v）混合溶液。采用超聲波輔助提取方法，在一定功率（如 400W）和時間（如 30min）下進行提取，促使多溴聯苯和多溴二苯醚從樣品基質中轉移到提取劑中。提取完成后，以 3000 - 5000r/min 的轉速離心分離 10 - 15min，取上清液作為待測樣品溶液。
- 凈化（如有需要）：對于一些基質復雜的樣品，為了減少雜質對檢測結果的干擾，可采用固相萃取等方法對提取液進行凈化處理。選擇合適的固相萃取柱，如弗羅里硅土柱或硅膠柱，按照相應的操作步驟進行上樣、淋洗和洗脫，收集洗脫液并濃縮至合適體積，作為最終的待測樣品溶液。
六、標準溶液配制
- 標準品選擇：選用純度高、穩定性好的多溴聯苯和多溴二苯醚標準品，確保標準品的準確性和可靠性。
- 儲備液配制：準確稱取適量的多溴聯苯和多溴二苯醚標準品，用合適的有機溶劑（如正己烷）溶解并定容，配制成濃度較高的儲備液，如 1000μg/mL。儲備液應儲存于棕色玻璃瓶中，在低溫（如 - 20℃）、避光條件下保存，以保證其穩定性。
- 工作曲線溶液配制：用儲備液逐級稀釋，配制一系列不同濃度的標準工作溶液，例如濃度分別為 10μg/mL、50μg/mL、100μg/mL、500μg/mL、1000μg/mL。在配制過程中，需使用同一批次的溶劑，并確保移液操作的準確性。為了校正進樣誤差，可在每個標準工作溶液中加入適量的內標物，如蒽 - d 或 CB209，內標物的濃度應保持一致，例如為 50μg/mL。
七、測定步驟
- 儀器預熱與調試：開啟安益譜 7700 氣相色譜質譜聯用儀，按照設定的儀器條件進行預熱，使儀器各部件達到穩定狀態，一般預熱時間為 30 - 60min。在預熱過程中，對儀器進行調試，檢查儀器的真空度、離子源溫度、四極桿電壓等關鍵參數是否正常，確保儀器處于最佳工作狀態。
- 校準曲線繪制：將配制好的標準工作溶液依次注入氣相色譜質譜聯用儀中，采用選擇離子監測（SIM）模式進行分析。記錄各標準溶液中多溴聯苯和多溴二苯醚以及內標物的峰面積或峰高，以標準溶液濃度為橫坐標，以目標物與內標物的峰面積比或峰高比為縱坐標，繪制校準曲線。校準曲線的線性相關系數應大于 0.995，以保證校準曲線的可靠性。
- 樣品測定：將待測樣品溶液注入氣相色譜質譜聯用儀中，同樣采用選擇離子監測（SIM）模式進行分析。根據校準曲線，通過樣品中多溴聯苯和多溴二苯醚以及內標物的峰面積比或峰高比，計算出樣品中多溴聯苯和多溴二苯醚的含量。在樣品測定過程中，應定期插入標準溶液進行校準，以確保檢測結果的準確性。
- 結果計算：根據《GB/T 26125-2011》標準中的計算公式進行結果計算。假設樣品中多溴聯苯或多溴二苯醚的含量為 C（mg/kg），從校準曲線上查得的樣品溶液中多溴聯苯或多溴二苯醚的質量濃度為 ρ（μg/mL），樣品溶液的定容體積為 V（mL），稱取的樣品質量為 m（g），則計算公式為：C = （ρ × V） /m。計算結果應保留合適的有效數字，一般根據儀器的精度和標準要求保留 2 - 3 位有效數字。
