安益譜 TQ8100 三重四極桿氣質聯用儀測定水中土臭素和 2 - 甲基異莰醇等異味物質
技術博客 | 2025-09-18 | 閱讀
一、研究背景與意義
在水質監測領域，異味物質的存在不僅影響水體的感官品質，還可能暗示水質受到微生物污染或環境脅迫，對居民飲水安全和水生態系統健康構成潛在威脅。其中，土臭素（Geosmin） 和2 - 甲基異莰醇（2-Methylisoborneol，簡稱 2-MIB） 是典型的藻源性異味物質，由藍藻、放線菌等微生物代謝產生，具有極強的嗅覺閾值（通常在 ng/L 級別），即使?jié)舛葮O低也能被人體感知，導致水體出現 “土腥味”“霉味”，嚴重影響飲用水的可接受度。
傳統檢測方法（如感官分析法、氣相色譜 - 火焰離子化檢測器法）存在靈敏度低、抗干擾能力弱、無法準確定量痕量目標物等問題。而三重四極桿氣質聯用儀（GC-MS/MS） 憑借 “選擇性離子監測（SIM）+ 多反應監測（MRM）” 的雙重篩選機制，具備高靈敏度、高特異性、低檢出限的優勢，能有效排除復雜基質干擾，精準捕獲水中 ng/L 級別的土臭素和 2-MIB，成為當前異味物質檢測的主流技術。
安益譜 TQ8100 三重四極桿氣質聯用儀作為國產高端質譜設備，在性能穩定性、抗干擾能力和操作便捷性上表現突出。本研究基于該儀器，建立水中土臭素、2-MIB 及其他典型異味物質（如 β- 環檸檬醛、己醛等）的檢測方法，旨在為飲用水、地表水等水體的異味污染監測提供高效、可靠的技術方案，助力水質安全管控。

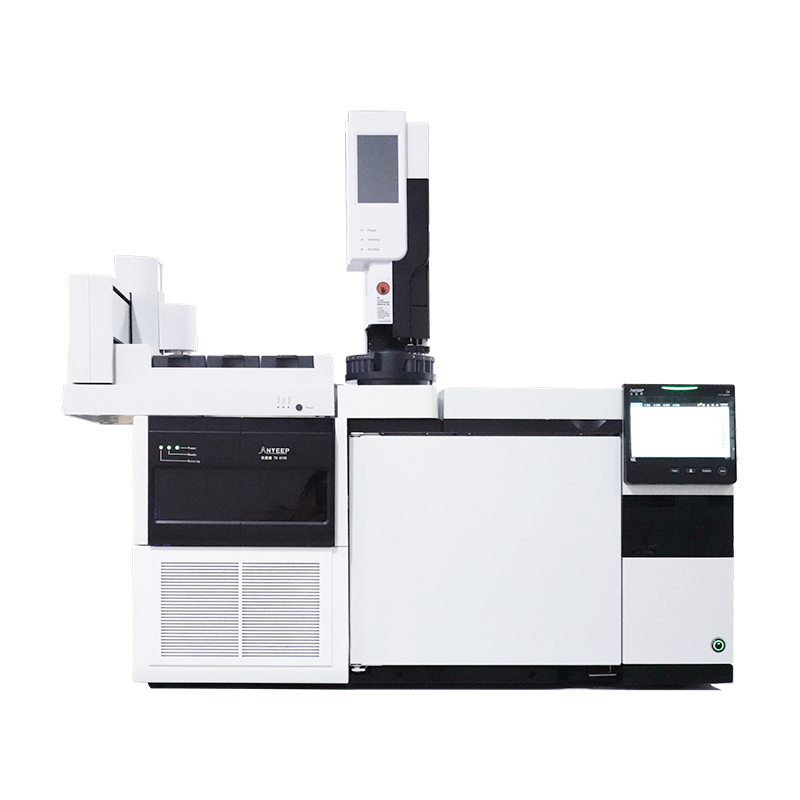

安益譜TQ8100三重四極桿氣質聯用儀
二、方法原理
本方法以《生活飲用水標準檢驗方法》（GB/T 5750.8-2023）等國標為參考，結合安益譜 TQ8100 的技術特性，通過 “樣品前處理 - 氣相色譜分離 - 三重四極桿質譜檢測” 三步實現目標物的定性與定量：
- 樣品前處理：采用固相微萃取（SPME） 或液液萃取（LLE） 技術富集水中痕量異味物質。其中，SPME 因無需有機溶劑、操作簡便、富集效率高，更適用于現場快速采樣和實驗室批量分析 —— 通過將涂覆固定相的萃取纖維插入水樣中，待目標物在纖維與水相間達到分配平衡后，直接將纖維插入氣相色譜進樣口進行熱解吸，實現目標物的無溶劑引入。
- 氣相色譜分離：選用弱極性或中等極性色譜柱（如 DB-5MS、HP-5MS），通過優化柱溫程序（初始低溫恒溫以保留低沸點目標物，后續梯度升溫實現復雜組分分離），使土臭素、2-MIB 及其他異味物質按保留時間差異依次流出，避免色譜峰重疊干擾。
- 三重四極桿質譜檢測：采用多反應監測模式（MRM） —— 第一重四極桿（Q1）篩選目標物的 “母離子”，排除大部分基質干擾；第二重四極桿（Q2）將母離子碎裂為特征 “子離子”；第三重四極桿（Q3）僅監測特定子離子對（母離子→子離子），進一步提高檢測特異性。通過外標法或內標法（如添加氘代土臭素、氘代 2-MIB 作為內標）建立校正曲線，實現目標物的準確定量。
三、實驗儀器與試劑
（一）核心儀器配置
安益譜 TQ8100 三重四極桿氣質聯用儀的配置需滿足痕量異味物質檢測的高靈敏度需求，具體如下表所示：
| 序號 | 儀器 / 部件名稱 | 規格參數 | 作用說明 |
|---|---|---|---|
| 1 | 安益譜 TQ8100 GC-MS/MS 主機 | 配備電子轟擊離子源（EI）、三重四極桿質量分析器；質量范圍：10~1000 amu；分辨率：單位質量分辨率 | 核心檢測設備，實現目標物的離子化、分離與信號采集 |
| 2 | 氣相色譜進樣口 | 配備程序升溫進樣口（PTV），支持分流 / 不分流、脈沖不分流模式；最高溫度 400℃ | 實現 SPME 纖維熱解吸或液體樣品進樣，保證目標物高效氣化 |
| 3 | 色譜柱 | DB-5MS（30m×0.25mm×0.25μm）或等效弱極性色譜柱 | 分離水樣中復雜基質與目標物，確保土臭素、2-MIB 等組分峰形對稱、無重疊 |
| 4 | 固相微萃取裝置 | 配備 65μm PDMS/DVB（聚二甲基硅氧烷 / 二乙烯基苯）萃取纖維 | 富集水中痕量異味物質，適用于 ng/L 級目標物的提取 |
| 5 | 恒溫水浴搖床 | 控溫精度 ±0.1℃，振蕩頻率 0~300 rpm | 控制 SPME 萃取溫度和振蕩速率，保證目標物在水 - 纖維間快速達到分配平衡 |
| 6 | 超純水機 | 電阻率 18.2 MΩ?cm（25℃） | 制備空白水樣、試劑稀釋用水，避免水中雜質干擾目標物檢測 |
| 7 | 分析天平 | 精度 0.1 mg | 稱量標準品，配制標準溶液 |
（二）試劑與標準物質
- 標準品：土臭素標準品（純度≥98%）、2-MIB 標準品（純度≥98%）、β- 環檸檬醛（純度≥97%）、己醛（純度≥98%）；氘代土臭素（Geosmin-d10，純度≥98%）、氘代 2-MIB（2-MIB-d3，純度≥98%）（內標物質）。
- 溶劑：甲醇（色譜純）、二氯甲烷（色譜純）—— 用于溶解標準品，配制標準儲備液。
- 空白水樣：超純水經 0.22μm 有機相濾膜過濾，確保不含目標異味物質，用于空白實驗和基質匹配校正。
- 氯化鈉（NaCl）：分析純 —— 用于調節水樣離子強度（鹽析效應），提高 SPME 對疏水性目標物（如土臭素、2-MIB）的富集效率。
四、實驗方法與條件優化
（一）樣品前處理步驟（以 SPME 為例）
- 水樣采集與預處理：采集地表水或飲用水樣品 50 mL，置于 60 mL 帶聚四氟乙烯（PTFE）襯墊的頂空瓶中，加入 5 g NaCl（終濃度約 10%），振蕩至完全溶解；若水樣 pH 偏離中性（pH＜6 或 pH＞8），用 1 mol/L HCl 或 NaOH 調節至 pH 6~7，避免 pH 對目標物穩定性和萃取效率的影響。
- 內標添加：向頂空瓶中加入 10 μL 100 ng/mL 的氘代內標混合液（Geosmin-d10、2-MIB-d3），使內標終濃度為 20 ng/L，加蓋密封，搖勻。
- SPME 萃取：將頂空瓶置于 40℃恒溫水浴搖床中，平衡 10 min；插入 65μm PDMS/DVB 萃取纖維，使纖維完全暴露于頂空氣相，振蕩萃取 30 min（振蕩速率 150 rpm）；萃取結束后，立即將纖維拔出，插入氣相色譜進樣口（250℃），熱解吸 5 min，同時啟動儀器數據采集。
（二）氣相色譜條件優化
為實現目標物與基質干擾峰的有效分離，需對柱溫程序、載氣流量等參數進行優化，具體條件如下：
- 色譜柱：DB-5MS（30m×0.25mm×0.25μm）；
- 載氣：高純氦氣（純度≥99.999%），恒流模式，流量 1.0 mL/min；
- 進樣口溫度：250℃，脈沖不分流模式（脈沖壓力 20 psi，脈沖時間 1 min），避免目標物在進樣口吸附損失；
- 柱溫程序：初始溫度 40℃，保持 3 min；以 5℃/min 速率升溫至 150℃，保持 2 min；再以 10℃/min 速率升溫至 280℃，保持 5 min（用于老化色譜柱，去除殘留雜質）；
- 溶劑延遲：3 min（避免溶劑峰干擾低沸點目標物檢測）。
（三）質譜條件優化（MRM 模式）
MRM 模式的核心是篩選目標物的 “母離子 - 子離子對”，并優化碰撞能量，以獲得最高的檢測靈敏度。通過安益譜 TQ8100 的 “自動調諧” 功能，對土臭素、2-MIB 及內標的離子對和碰撞能量進行優化，最終確定的關鍵參數如下表所示：
| 目標物 | 母離子（m/z） | 定量子離子（m/z） | 定性子離子（m/z） | 碰撞能量（eV） | 保留時間 |
|---|---|---|---|---|---|
| 土臭素 | 112 | 95 | 71 | 15 | 12.8 |
| 2 - 甲基異莰醇 | 139 | 121 | 95 | 12 | 11.5 |
| β- 環檸檬醛 | 152 | 137 | 109 | 10 | 9.2 |
| 己醛 | 100 | 82 | 57 | 8 | 5.6 |
| 氘代土臭素（內標） | 122 | 105 | 81 | 15 | 12.7 |
| 氘代 2-MIB（內標） | 142 | 124 | 98 | 12 | 11.4 |
- 離子源溫度：230℃（EI 源，保證目標物充分離子化）；
- 傳輸線溫度：280℃（避免目標物在傳輸過程中冷凝）；
- 倍增器電壓：1800 V（根據空白噪音水平調節，確保信噪比≥3）；
- 駐留時間：50 ms（平衡靈敏度與峰形完整性，避免峰展寬）。
五、方法驗證結果
（一）線性范圍與校正曲線
配制土臭素、2-MIB 的標準系列溶液（濃度梯度：1 ng/L、5 ng/L、10 ng/L、20 ng/L、50 ng/L、100 ng/L），加入固定濃度內標（20 ng/L），按優化后的方法進行檢測，以 “目標物濃度 / 內標濃度” 為橫坐標（x），“目標物峰面積 / 內標峰面積” 為縱坐標（y），建立內標法校正曲線。結果顯示，兩種目標物在 1~100 ng/L 范圍內線性關系良好，相關系數（R2）均≥0.999，滿足痕量分析的定量要求，具體如下表所示：
| 目標物 | 線性范圍（ng/L） | 校正曲線方程 | R2 |
|---|---|---|---|
| 土臭素 | 1~100 | y = 0.025x + 0.003 | 0.9995 |
| 2 - 甲基異莰醇 | 1~100 | y = 0.021x + 0.002 | 0.9992 |
（二）檢出限（LOD）與定量限（LOQ）
對空白水樣進行低濃度加標（土臭素、2-MIB 均為 1 ng/L），平行測定 7 次，計算目標物的信噪比（S/N）。以 S/N=3 對應的濃度為檢出限（LOD），S/N=10 對應的濃度為定量限（LOQ）。結果顯示，土臭素的 LOD 為 0.3 ng/L，LOQ 為 1.0 ng/L；2-MIB 的 LOD 為 0.2 ng/L，LOQ 為 0.8 ng/L，均遠低于《生活飲用水衛生標準》（GB 5749-2022）中對異味物質的感官限值要求（通常≤10 ng/L），滿足痕量監測需求。
（三）精密度與準確度
- 精密度：選取低（5 ng/L）、中（20 ng/L）、高（50 ng/L）三個濃度水平的加標水樣，每個水平平行測定 6 次，計算相對標準偏差（RSD）。結果顯示，土臭素和 2-MIB 的日內 RSD 為 2.1%~4.5%，日間 RSD 為 3.2%~5.8%，均＜6%，表明方法重復性良好，儀器穩定性可靠。
- 準確度：對實際地表水樣品（采集自某水庫）進行加標回收實驗，加標水平為 5 ng/L、20 ng/L，每個水平平行測定 3 次，計算加標回收率。結果顯示，土臭素的回收率為 89.2%~96.5%，2-MIB 的回收率為 90.5%~97.8%，均處于 85%~115% 的合格范圍內，說明方法抗基質干擾能力強，定量結果準確。
（四）實際樣品檢測
采用本方法對某城市飲用水廠的原水、出廠水及管網末梢水進行檢測，結果如下表所示：
| 水樣類型 | 土臭素濃度（ng/L） | 2-MIB 濃度（ng/L） | β- 環檸檬醛濃度（ng/L） | 檢出情況 |
|---|---|---|---|---|
| 原水 | 8.2 | 6.5 | 未檢出 | 土臭素、2-MIB 檢出，未超標 |
| 出廠水 | 1.5 | 1.1 | 未檢出 | 目標物濃度顯著降低 |
| 管網末梢水 | 1.8 | 1.3 | 未檢出 | 目標物濃度穩定，無反彈 |
結果表明，該飲用水廠的水處理工藝（如臭氧氧化、活性炭吸附）能有效去除原水中的土臭素和 2-MIB，出廠水和末梢水中目標物濃度均低于感官閾值，水質符合飲用標準；同時驗證了本方法在實際水樣檢測中的適用性和可靠性。
七、結論
本研究基于安益譜 TQ8100 三重四極桿氣質聯用儀，建立了水中土臭素、2 - 甲基異莰醇及其他異味物質的檢測方法。通過優化樣品前處理（SPME）、氣相色譜分離和質譜 MRM 參數，方法的線性范圍（1~100 ng/L，R2≥0.999）、檢出限（0.2~0.3 ng/L）、精密度（RSD＜6%）和準確度（回收率 89.2%~97.8%）均滿足痕量分析要求，且在實際飲用水、地表水檢測中表現出良好的適用性。
