安益譜 Cassitrap 120K 高分辨傅里葉靜電阱質譜檢測沉積物中多環芳烴方案
一、方案背景與意義
多環芳烴（Polycyclic Aromatic Hydrocarbons，PAHs）是一類由 2 個及以上苯環構成的持久性有機污染物，主要來源于化石燃料燃燒、工業排放、石油泄漏等人類活動，可通過大氣沉降、地表徑流等途徑進入水體，最終富集于沉積物中。作為水環境中 PAHs 的 “蓄積庫”，沉積物中的 PAHs 不僅會通過底棲生物富集進入食物鏈，引發 “生物放大效應”，還可能在環境條件變化（如 pH 值改變、擾動）時重新釋放至水體，對水生生態系統和人類健康構成長期威脅。
目前，我國《GB/T 26411-2010 土壤和沉積物 多環芳烴的測定 氣相色譜 - 質譜法》等標準明確要求監控沉積物中 16 種優先控制 PAHs（如萘、熒蒽、苯并 [a] 芘等）的含量。安益譜 Cassitrap 120K 高分辨傅里葉靜電阱質譜，創新性融合四極桿的精準離子篩選能力與傅里葉靜電阱的超高分辨檢測優勢，分辨率可達 120,000 FWHM（m/z 200），能有效區分沉積物復雜基質中與 PAHs 質荷比相近的干擾物質，實現痕量 PAHs 的準確定性與定量，為沉積物污染溯源、生態風險評估提供可靠技術支撐。

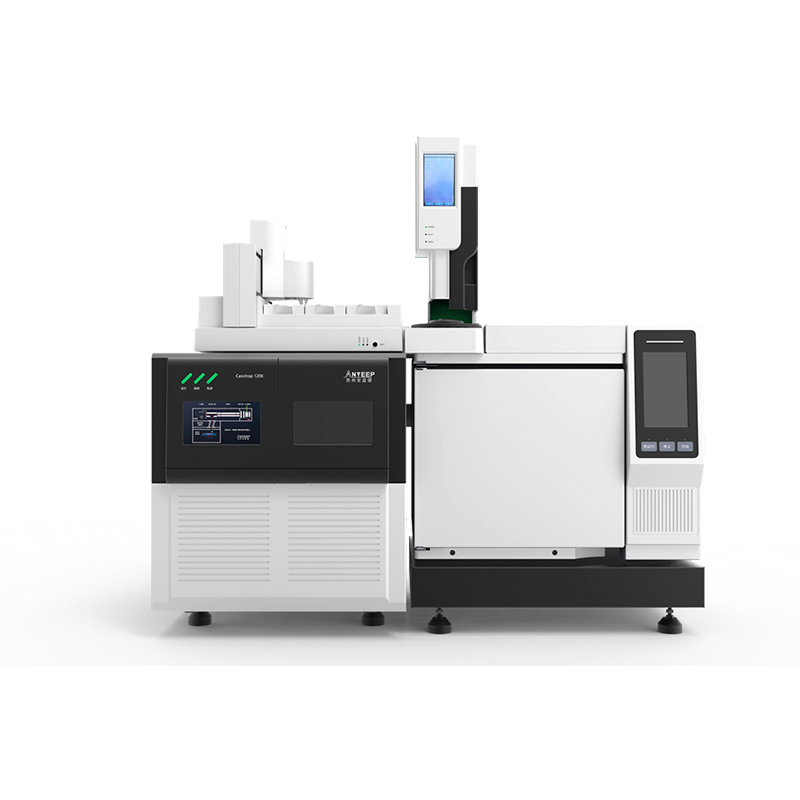

安益譜四極桿傅里葉變換靜電阱超高分辨質譜儀 Cassitrap 120K
二、儀器設備與試劑材料
（一）核心儀器配置
- 離子源與前端篩選：配備電子轟擊電離源（EI，70eV 標準電離能量）與四極桿預篩選模塊，可先通過四極桿精準篩選目標 PAHs 的母離子（如苯并 [a] 芘母離子 m/z 252），排除大部分基質干擾離子，再進入傅里葉靜電阱進行高分辨分析，大幅提升檢測信噪比。
- 傅里葉靜電阱質量分析器：分辨率最高達 120,000 FWHM（m/z 200），質量精度優于 1ppm，可清晰區分 PAHs 同分異構體（如熒蒽與芘，理論 m/z 分別為 202.0681 與 202.0681，需高分辨區分碎片離子差異）及基質中質荷比相近的干擾物（如 m/z 252.0681 的 PAH 與 m/z 252.0700 的基質雜質）。
- 掃描模式與靈敏度：支持全掃描（Full Scan）與選擇離子監測（SIM）模式，F(xiàn)ull Scan 模式下可同時采集所有 PAHs 的離子信號，便于未知 PAHs 篩查；SIM 模式針對目標 PAHs 的特征離子聚焦檢測，檢出限（LOD）可達 0.01ng/g（沉積物干重），滿足痕量分析需求。
- 數據系統：搭載 ANYEEP HRMS 工作站，集成高分辨譜圖解析、同位素豐度匹配（如 PAHs 的 13C 同位素豐度比驗證）、外標法定量等功能，支持自動生成符合國家標準的檢測報告，且可與實驗室 LIMS 系統對接，提升數據管理效率。
- 配套前處理設備
- 加速溶劑萃取儀（ASE）：采用高溫高壓條件（如 100℃、1500 psi），以正己烷 - 二氯甲烷（體積比 1:1）為萃取溶劑，高效提取沉積物中的 PAHs，萃取效率比傳統索氏提取提升 3-5 倍，且溶劑用量減少 80% 以上。
- 固相萃取裝置：配備 12 位真空固相萃取儀，適配 Florisil 固相萃取小柱（1g/6mL），用于凈化萃取液中的脂肪、色素等基質雜質，避免干擾質譜檢測。
- 旋轉蒸發儀與氮吹儀：旋轉蒸發儀（40℃水浴、真空度 0.08MPa）用于濃縮萃取液至近干；氮吹儀（35℃水浴、氮氣流量 5mL/min）用于進一步濃縮至 1mL 定容，確保目標物無損失。
- 超聲波清洗儀：用于沉積物樣品的研磨后混勻、玻璃器皿的清洗（如用甲醇 - 二氯甲烷超聲清洗，去除殘留 PAHs）。
（二）試劑與耗材
- 標準物質：16 種 PAHs 混合標準溶液（濃度 100μg/mL，溶劑為正己烷，純度≥99%），用于繪制標準曲線；單標標準溶液（如苯并 [a] 芘，100μg/mL），用于同分異構體定性驗證。
- 有機溶劑：正己烷、二氯甲烷、甲醇（均為農殘級），分別用于 ASE 萃取、固相萃取淋洗 / 洗脫、器皿清洗；丙酮（農殘級），用于調節萃取液極性。
- 固相萃取耗材：Florisil 固相萃取小柱（1g/6mL），使用前需用 5mL 正己烷活化；0.22μm 有機相濾膜（PTFE 材質），用于過濾定容后的樣品溶液，防止顆粒雜質進入質譜。
- 樣品前處理耗材：石英砂（100-200 目，經 450℃灼燒 4h 去除有機物），用于沉積物樣品研磨時的助磨劑；具塞玻璃離心管（50mL）、容量瓶（10mL）、移液槍（10-1000μL），均需經甲醇 - 二氯甲烷超聲清洗后，在 105℃烘干備用，避免污染。
三、實驗步驟
（一）樣品采集與預處理（參考 GB/T 26411-2010）
- 樣品采集：使用不銹鋼采樣器采集表層沉積物（0-10cm），每采樣點采集 3 個平行樣品（各 500g），裝入棕色玻璃采樣瓶（提前經 450℃灼燒 4h），密封后 4℃冷藏運輸，24h 內返回實驗室。
- 樣品預處理：將沉積物樣品置于冷凍干燥機中（-50℃、真空度 0.1Pa）凍干，去除水分；用瑪瑙研缽研磨，過 100 目尼龍篩，去除礫石等雜質；準確稱取 10.00g 過篩樣品，加入 5g 石英砂混勻，裝入 ASE 萃取池備用（同時做空白樣品，僅加石英砂，排除基質干擾）。
（二）樣品前處理
- 加速溶劑萃取（ASE）
- 萃取溶劑：正己烷 - 二氯甲烷（1:1，v/v）；
- 萃取條件：溫度 100℃，壓力 1500 psi，靜態萃取時間 5min，循環 2 次，沖洗體積 60%，氮氣吹掃時間 60s；
- 收集萃取液：將萃取液收集至 50mL 具塞玻璃離心管中，待凈化。
- 固相萃取凈化（Florisil 小柱）
- 小柱活化：依次用 5mL 正己烷、5mL 正己烷 - 二氯甲烷（9:1，v/v）淋洗 Florisil 小柱，流速控制在 1mL/min，避免小柱干涸；
- 上樣與洗脫：將 10mL 萃取液緩慢上樣至小柱，待液體完全流出后，用 10mL 正己烷 - 二氯甲烷（7:3，v/v）洗脫目標 PAHs，收集洗脫液至旋轉蒸發瓶中。
- 濃縮定容
- 旋轉蒸發濃縮：將洗脫液在 40℃水浴、0.08MPa 真空度下濃縮至約 1mL；
- 氮吹定容：轉移至氮吹儀中，35℃水浴、氮氣吹掃至近干，用正己烷定容至 1mL，過 0.22μm 有機相濾膜，轉移至進樣小瓶，待質譜分析。
（三）儀器分析條件
- 質譜條件
- 離子源：EI 源，溫度 230℃，電子能量 70eV；
- 四極桿預篩選：針對 16 種 PAHs 的母離子進行篩選（如萘 m/z 128、熒蒽 m/z 202、苯并 [a] 芘 m/z 252）；
- 傅里葉靜電阱：分辨率設置為 60,000 FWHM（m/z 200），質量范圍 m/z 50-500，掃描時間 0.5s；
- 溶劑延遲：3min（避免溶劑峰干擾低沸點 PAHs，如萘）；
- 同位素豐度匹配：以苯并 [a] 芘為例，其 13C 同位素離子（m/z 253）與母離子（m/z 252）的豐度比應符合理論值（約 1.1%），用于定性驗證。
- 輔助氣相色譜條件（若聯用 GC）
- 色譜柱：DB-5MS UI 毛細管柱（30m×0.25mm×0.25μm）；
- 柱溫程序：初始溫度 50℃（保持 2min），以 8℃/min 升溫至 280℃（保持 10min）；
- 進樣口溫度：280℃，不分流進樣（進樣時間 1min）；
- 載氣（氦氣，純度 99.999%）：恒流模式，流速 1.0mL/min；
- 進樣量：1μL。
（四）樣品分析
- 標準曲線繪制：取 16 種 PAHs 混合標準溶液，用正己烷逐步稀釋，制備濃度為 0.1ng/mL、0.5ng/mL、1ng/mL、5ng/mL、10ng/mL、50ng/mL 的標準系列溶液。按上述儀器條件進樣，以標準溶液濃度為橫坐標，對應 PAHs 的峰面積（高分辨提取離子流圖峰面積）為縱坐標，繪制外標標準曲線，要求相關系數 R2≥0.995。
- 樣品檢測：將定容后的沉積物樣品溶液進樣分析，通過高分辨提取離子流圖（如提取 m/z 252.0681±0.0010 的離子流，對應苯并 [a] 芘）確定目標 PAHs 的保留時間與峰面積，結合標準曲線計算沉積物中各 PAHs 的含量（結果以 “ng/g 干重” 表示）。若樣品濃度超出線性范圍，用正己烷稀釋后重新測定。
四、方法驗證與性能指標
（一）線性范圍與相關系數
對 16 種 PAHs 的 0.1-50ng/mL 標準系列溶液進行分析，結果顯示所有 PAHs 在該濃度范圍內線性關系良好，相關系數 R2 均≥0.998，其中低沸點 PAHs（如萘，m/z 128）與高沸點 PAHs（如苯并 [ghi] 苝，m/z 276）的線性擬合度無顯著差異，表明儀器在寬濃度范圍內定量準確性優異。
（二）檢出限與定量限
以沉積物空白樣品加標（0.05ng/g）的 3 倍信噪比（S/N=3）計算檢出限（LOD），10 倍信噪比（S/N=10）計算定量限（LOQ）。結果顯示，16 種 PAHs 的 LOD 為 0.005-0.01ng/g（干重），LOQ 為 0.015-0.03ng/g（干重），遠低于《GB/T 26411-2010》規定的檢出限（如苯并 [a] 芘 LOD≤0.1ng/g），滿足痕量 PAHs 檢測需求。
（三）精密度與準確度
- 精密度：取沉積物樣品（加標濃度 0.5ng/g），平行制備 6 份樣品進行分析，計算相對標準偏差（RSD）。結果顯示，16 種 PAHs 的保留時間 RSD＜0.3%，峰面積 RSD＜4%，其中同分異構體（如熒蒽與芘）的分離度 R＞1.5，表明方法重復性與分離效果良好。
- 準確度：對沉積物空白樣品進行低、中、高三個濃度水平（0.1ng/g、1ng/g、10ng/g）的加標回收實驗，每個濃度平行測定 6 次。結果顯示，16 種 PAHs 的加標回收率為 85%-110%，符合國家標準對準確度的要求（回收率 80%-120%），無明顯基質效應干擾。
五、注意事項與質量控制
- 前處理質量控制
- 每批次樣品需同步做空白樣品（僅石英砂）、平行樣品（n=3）及加標回收樣品，空白樣品中 PAHs 含量需低于 LOD，平行樣品 RSD≤10%，加標回收率需在 85%-110% 范圍內，否則重新實驗；
- ASE 萃取溶劑需現配現用，F(xiàn)lorisil 小柱需批次驗證空白（用 5mL 正己烷洗脫，檢測洗脫液中無 PAHs 干擾）。
- 儀器維護與校準
- 每日開機后，用全氟三丁胺（PFTBA）進行質量校準，確保質量精度≤1ppm；
- 每周清洗 EI 源（用甲醇擦拭離子源腔體，去除積碳），每月更換進樣口襯管與色譜柱石墨墊，避免污染與漏氣。
- 數據審核
- 定性時需同時滿足 “保留時間與標準品偏差≤0.1min”“高分辨提取離子質量偏差≤1ppm”“同位素豐度比與理論值偏差≤5%”，否則需重新分析；
- 定量時若樣品中 PAHs 濃度過高（超出線性范圍），需用正己烷稀釋（稀釋倍數記錄清晰），避免儀器過載。
六、方案優勢與應用場景
（一）方案優勢
- 高分辨抗干擾：Cassitrap 120K 的 120,000 FWHM 高分辨率可有效區分沉積物基質中與 PAHs 質荷比相近的干擾物（如脂肪烴、色素），解決傳統低分辨質譜的基質效應問題。
- 高效前處理：ASE 萃取 + Florisil 凈化的組合流程，比傳統索氏提取節省時間（從 24h 縮短至 1h），且溶劑用量減少 80%，降低實驗成本與環境污染。
- 貼合標準規范：方法嚴格遵循 GB/T 26411-2010 等國家標準，檢測數據可直接用于沉積物污染評估、環境監管執法，且支持 16 種優先控制 PAHs 的同時檢測，滿足高通量需求。
（二）應用場景
- 河流 / 湖泊沉積物監測：用于長江、太湖等重點流域沉積物中 PAHs 的普查，評估污染程度與空間分布，為流域生態修復提供數據支撐。
- 海洋沉積物監測：針對港口、油田周邊海域沉積物，檢測石油泄漏或工業排放帶來的 PAHs 污染，追溯污染來源（如通過 PAHs 同分異構體比值判斷是燃燒源還是石油源）。
- 土壤 - 沉積物關聯分析：結合土壤 PAHs 檢測數據，研究 PAHs 在陸地 - 水體 - 沉積物中的遷移轉化規律，為持久性有機污染物的環境風險管控提供科學依據。
