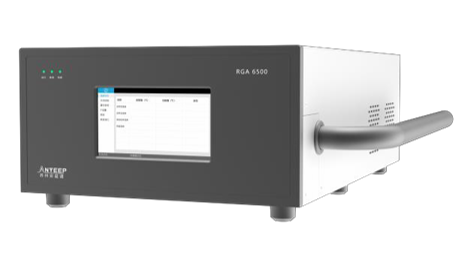

小分子氣體分析質譜 RGA6500：性能解析與應用價值
在半導體制造、真空設備檢漏、環境氣體監測、材料科學等領域，小分子氣體（如 H?、O?、N?、CO、CO?、CH?等）的精準分析至關重要，其成分、純度及微量雜質含量直接影響生產工藝穩定性、產品質量與實驗結果可靠性。小分子氣體分析質譜 RGA6500 憑借獨特的硬件設計、高效的進樣與電離系統及精準的質量篩選技術，成為小分子氣體分析領域的得力工具，為各行業氣體檢測需求提供專業解決方案。
一、核心硬件構造：奠定穩定分析基礎
（一）全金屬不銹鋼質譜腔體
RGA6500 采用全金屬不銹鋼材質打造質譜腔體，這一設計具有多重優勢。首先，不銹鋼材質具備出色的化學穩定性，能有效抵抗小分子氣體（尤其是腐蝕性氣體如 HCl、NH?等）的侵蝕，避免腔體被腐蝕導致的氣體吸附、泄漏等問題，保障儀器長期穩定運行。其次，腔體最高可加熱至 200℃，高溫環境可顯著減少小分子氣體在腔體壁面的吸附殘留 —— 許多小分子氣體（如 H?O、CO?）在常溫下易吸附于金屬表面，而高溫能打破氣體分子與腔體壁面的吸附作用力，降低殘留氣體對檢測結果的干擾，確保分析數據的準確性。此外，不銹鋼腔體的高密封性也為后續真空環境的建立提供了良好基礎，減少外界氣體滲入對檢測的影響。
（二）高效真空系統
真空環境是質譜分析的核心前提，RGA6500 配備 “無油隔膜泵 + 高性能渦輪分子泵” 的二級真空系統，可快速構建并維持滿足小分子氣體分析需求的高真空環境。
- 無油隔膜泵：作為前級真空泵，其采用無油設計，避免了傳統油泵因油污揮發導致的真空污染問題 —— 油污揮發產生的有機蒸汽若進入質譜腔體，會與小分子氣體競爭電離，干擾檢測信號，甚至污染離子源與質量分析器。無油隔膜泵能穩定提供低真空基礎（通常可達 10?2 Pa 級別），為后續渦輪分子泵的啟動與高效運行創造條件。
- 高性能渦輪分子泵：作為主真空泵，其抽速高、極限真空度高（可達到 10?? Pa 甚至更低級別），能快速將腔體真空度提升至小分子氣體電離與分離所需的高真空狀態。高真空環境可減少氣體分子間的碰撞概率，避免小分子氣體離子在傳輸過程中因碰撞而損失，同時降低背景氣體（如空氣組分）對目標氣體檢測的干擾，提升儀器靈敏度。
- 全量程真空規：儀器配備的全量程真空規可實時監測并顯示真空系統的壓力變化，覆蓋從大氣壓到高真空的全壓力范圍。操作人員通過真空規數據，能精準掌握儀器真空狀態，及時判斷真空系統是否正常運行（如是否存在泄漏、泵體是否故障），便于快速排查問題，保障分析過程的連續性與穩定性。
二、進樣與電離系統：精準捕獲目標氣體
（一）靈活高效的進樣方式
RGA6500 針對不同小分子氣體樣品的特性，設計了兩種專業進樣方案，滿足多樣化檢測需求：
- 外置加熱套不銹鋼管進樣：不銹鋼管外置最高 350℃的加熱套，適用于易冷凝、高沸點的小分子氣體（如高濃度 H?O、低碳烷烴混合物）或含微量易吸附雜質的氣體樣品。350℃的高溫加熱可防止氣體在進樣管內冷凝 —— 部分小分子氣體（如 H?O 在低溫下易凝結成液態，堵塞進樣管），同時減少氣體在進樣管內壁的吸附殘留，確保樣品能完整、均勻地進入質譜腔體。不銹鋼管的化學穩定性與高密封性，也能避免進樣過程中樣品被污染或泄漏。
- 石英毛細管進樣：石英毛細管具有化學惰性強、熱穩定性好的特點，適用于微量、低濃度小分子氣體樣品（如半導體制造中的痕量雜質氣體、環境中的微量有害氣體）。毛細管的細孔徑（通常為幾十至幾百微米）可實現樣品的微量、精準進樣，避免大量樣品進入腔體導致真空度驟降；同時，石英材質不易吸附小分子氣體，能減少樣品損失，保障檢測的靈敏度與準確性。兩種進樣方式可根據實際樣品需求靈活切換，拓寬了儀器的應用范圍。
（二）開放式電子轟擊離子源（EI 源）
小分子氣體的有效電離是質譜分析的關鍵步驟，RGA6500 采用開放式電子轟擊離子源，針對小分子氣體的電離特性進行優化。其工作原理為：通過燈絲發射高能電子（通常為 70eV 標準電離能量），電子與進入離子源的小分子氣體分子發生碰撞，打破氣體分子的化學鍵，使分子電離成帶正電的離子（如 H?→H??、CO→CO?）。
開放式設計的優勢在于：離子源內部空間開闊，小分子氣體能均勻分布并與電子充分碰撞，電離效率高；同時，開放式結構便于清潔與維護，減少離子源內殘留氣體對后續樣品檢測的干擾。對于小分子氣體而言，70eV 的電子能量能使其產生特征性強的離子碎片 —— 不同小分子氣體的離子碎片質荷比（m/z）具有獨特性（如 H??為 2 m/z、O??為 32 m/z、CO?為 28 m/z），這些特征離子為后續質量篩選與定性分析提供了清晰的 “分子指紋”。
三、質量篩選與信號輸出：精準識別與定量
（一）全金屬雙曲面四極桿質量分析器
RGA6500 采用全金屬雙曲面四極桿作為質量分析器，這是實現小分子氣體精準分離與篩選的核心部件。雙曲面四極桿由四根平行的金屬桿組成，通過在桿上施加特定頻率與幅值的射頻電壓和直流電壓，形成周期性變化的電場。當小分子氣體離子進入四極桿電場后，只有質荷比（m/z）符合特定條件的離子能在電場中穩定振蕩并通過四極桿，到達后續檢測器；而質荷比不符合的離子則會因振蕩不穩定而撞擊四極桿壁面，被中和消除。
全金屬材質的雙曲面四極桿具有以下優勢：一是機械穩定性高，雙曲面結構能精準控制電場分布，減少因桿體變形導致的電場不均，確保離子篩選的準確性；二是耐高溫與化學穩定性強，可耐受離子源工作時的熱量傳導，同時抵抗小分子氣體離子的轟擊與腐蝕，延長使用壽命；三是質量分辨率高，能有效區分質荷比相近的小分子氣體離子（如 N??與 CO?的質荷比均為 28 m/z，通過優化四極桿電壓參數，可實現二者的有效分離），避免誤判。
（二）電子倍增器信號放大輸出
經過四極桿篩選的小分子氣體離子，最終到達電子倍增器進行信號檢測與放大。電子倍增器通過 “二次電子發射” 原理，將微弱的離子信號轉化為可測量的電信號：當離子撞擊倍增器的陰極時，陰極發射二次電子，二次電子在倍增器內部的多級電極間被逐級加速并倍增，最終形成較強的電流信號。
這一過程能將微弱的離子信號（尤其是低濃度小分子氣體產生的少量離子）放大數個數量級，使儀器能檢測到痕量（甚至 ppb 級別）的小分子氣體。同時，電子倍增器的響應速度快、線性范圍寬，既能快速捕捉瞬時的氣體成分變化（如真空設備的突發性泄漏），也能準確測量不同濃度范圍的小分子氣體，滿足定量分析需求。放大后的電信號經數據處理系統轉換為質譜圖（以質荷比為橫坐標，信號強度為縱坐標），操作人員可通過質譜圖直觀識別小分子氣體的種類，并根據信號強度與標準曲線計算其濃度。
四、應用場景與核心優勢
（一）典型應用場景
- 半導體制造領域：在半導體芯片制造過程中，腔室環境中的小分子氣體（如 O?、H?O、CO、CH?）會影響晶圓的沉積、刻蝕等工藝，導致芯片缺陷。RGA6500 可實時監測半導體設備腔室的氣體成分，檢測痕量雜質氣體含量，確保工藝環境符合要求；同時，可用于設備檢漏，快速定位泄漏點（如檢測到空氣中的 N?、O?濃度異常升高，可判斷存在泄漏）。
- 真空設備維護：對于真空鍍膜機、真空干燥箱等真空設備，RGA6500 可通過分析腔體殘留氣體成分，判斷真空系統是否存在泄漏、泵體是否故障，或腔體是否有污染物殘留，指導設備維護與保養。
- 環境氣體監測：在工業尾氣、室內空氣等環境中，RGA6500 可檢測 H?S、NH?、CO 等有害小分子氣體的濃度，為環境質量評估與污染治理提供數據支持。
- 材料科學研究：在材料表征實驗中（如金屬材料的氧化研究、高分子材料的熱解氣體分析），RGA6500 可實時檢測材料反應過程中釋放的小分子氣體，分析反應機理與材料性能。
（二）核心優勢
- 高準確性與低干擾：全金屬不銹鋼腔體的高溫除殘設計、高效真空系統及雙曲面四極桿的高分辨率，共同減少了氣體吸附、背景干擾與離子重疊問題，確保檢測結果準確可靠。
- 高靈敏度與寬檢測范圍：開放式 EI 源的高效電離、電子倍增器的信號放大功能，使儀器能檢測到 ppb 級別的痕量小分子氣體；同時，全量程真空規與靈活的進樣方式，使其可覆蓋從微量到常量的氣體濃度檢測范圍。
- 穩定性與易用性：無油真空系統減少了污染與維護成本，全金屬部件提升了儀器耐用性；實時真空監測與直觀的質譜數據輸出，降低了操作難度，便于操作人員快速掌握儀器狀態與分析結果。
五、總結
小分子氣體分析質譜 RGA6500 通過全金屬不銹鋼腔體、高效真空系統、靈活進樣方式、開放式 EI 源及雙曲面四極桿等核心設計，構建了一套針對小分子氣體的專業分析解決方案。其在準確性、靈敏度、穩定性上的優勢，使其能滿足半導體、真空設備、環境監測、材料科學等多領域的小分子氣體分析需求，為工業生產的工藝控制、設備維護及科學研究的實驗分析提供了有力的技術支撐，助力相關行業提升產品質量與研究效率。
