便捷式GC-MS儀器-安益譜Mate 11便攜式四極桿氣相色譜質譜聯用儀 快速分析水中揮發性有機物
隨著工業化的迅猛發展，我國不僅迎來了經濟的繁榮，也面臨著日益嚴峻的水污染問題，這種快速工業化進程導致了該問題的加劇。其中我國城市飲用水源地水質受揮發性有機物污染的現象尤為突出。揮發性有機物污染已成為影響水質的重要因素。在對多地城市水源地的監測過程中，相關部門多次檢出揮發性有機物含量超標。其中某地自來水廠的末梢水共檢出20 種揮發性有機化合物，三鹵甲烷類和芳香烴類物質占檢測物質總類78%以上。

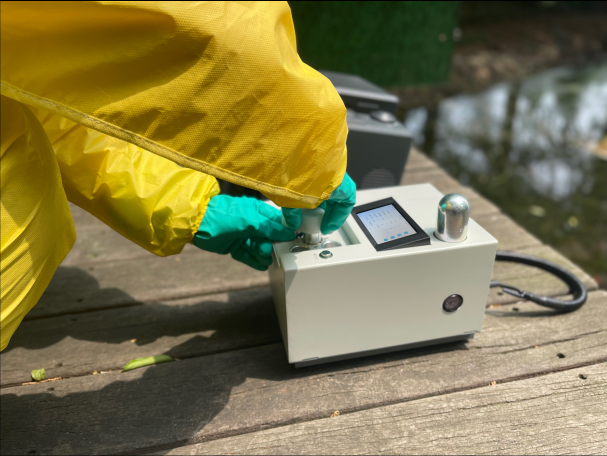

揮發性有機物是一類在室溫下易揮發的有機化合物，世界衛生組織（WHO）將其定義為熔點低于室溫、沸點在50~260℃之間的有機化合物。這類化合物在水中普遍存在且組成復雜，其含量過高會對人體健康造成危害。如頭痛、惡心、嘔吐、乏力等癥狀，嚴重時會傷害到人的肝臟、腎臟、大腦和神經系統，造成記憶力減退等嚴重后果。然而，水體樣本從采集到送至環境監測實驗室進行檢測的流程較長，可能導致部分揮發性物質流失，從而影響測量結果的準確性。因此，使用便攜式儀器設備在水源地現場進行實時分析測試的優勢得以發揮體現，但需要找到適宜的分析方法來確保數據的準確性和可靠性。
參考文獻：閆永楠，李東明等.水質有機物污染物 GC/MS 分析專家系統測定水中揮發性有機物[J].現代儀器與醫療.2014,20(5):69
相關標準
安益譜按照《HJ1227-2021水質揮發性有機物的應急測定便攜式頂空/氣相色譜質譜法》標準，通過應用便攜式氣相色譜質譜聯用儀MATE11來測定能否滿足對水質中56種揮發性有機物的檢測需求。
在設定的溫度條件下，頂空進樣瓶?jī)?nèi)樣品中的揮發性有機化合物向液上空間揮發，被載氣帶入便攜式氣相色譜-質譜儀內置吸附管中富集，經熱脫附后進入氣相色譜模塊實現分離后，進入質譜檢測器檢測，通過與標準物質質譜圖和保留時間比較定性，并采用內標法進行定量。
便攜式GC-MS分析水質揮發性有機物測試方法

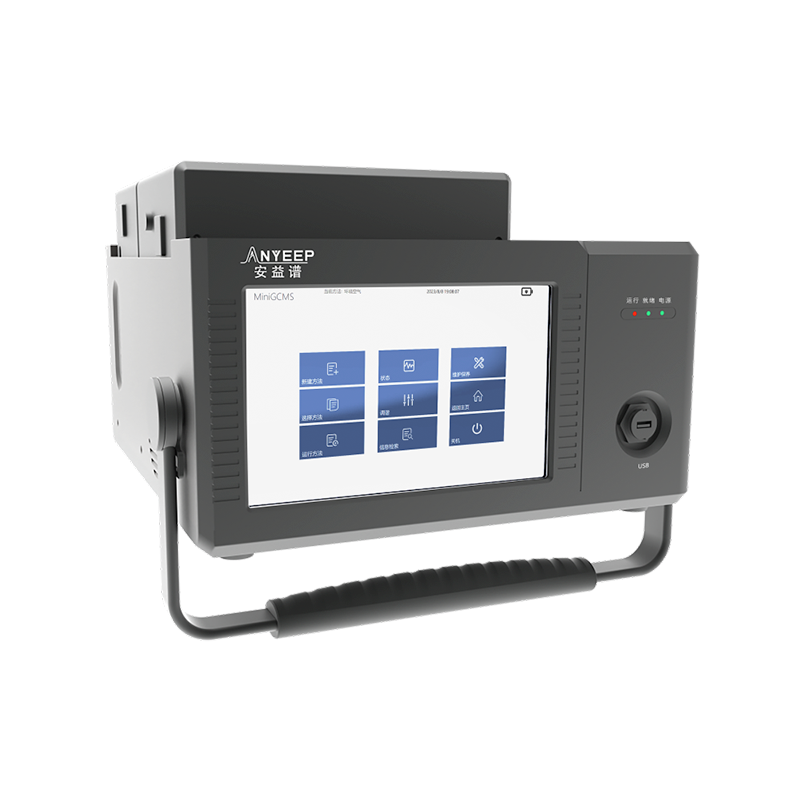

安益譜 MATE11 便攜式氣質聯用儀
56種VOCs標準儲備溶液：ρ=1000mg/L
氟苯標準儲備液：ρ=2000mg/L d4-1
4-二氯苯標準儲備液：ρ=2000mg/L
加熱平衡溫度：70℃
平衡時間：25min
加熱頂空傳輸線溫度：40℃
頂空采集流量：60ml/min
采集時間：50s
頂空氣體進樣體積：10ml
進樣口溫度：130℃
色譜柱流量：1.00ml/min
分流比 40：1
閥箱溫度：100℃
樣品采集時間：1min
升溫程序：40℃（3min）→10℃/min→200℃（1min）
溶劑延遲時間：1min
離子源溫度：200℃
傳輸線溫度：200℃
掃描模式：選擇離子掃描模式：41、47、49、51、53、61、62、63、64、65、75、76、77、78、83、84、85、86、88、91、92、93、94、95、96、97、98、99、103、104、105、106、107、109、110、111、112、114、115、117、119、120、121、126、127、128、129、130、131、132、133、134、145、146、148、150、152、155、156、157、158、166、168、173、174、175、180、182、188、223、225、227、254（駐留時間：5ms）
便攜式GC-MS分析水質揮發性有機物測試結果分析

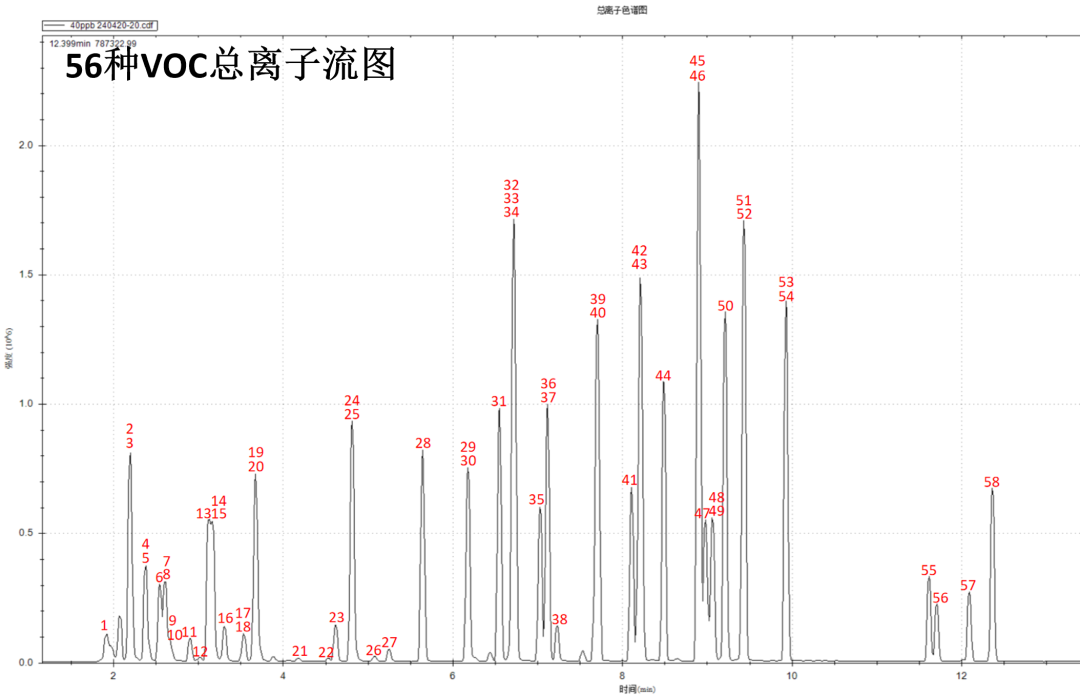

色譜分離情況
由圖可知，56種VOC離子均可檢出，且分離度較好
標準曲線

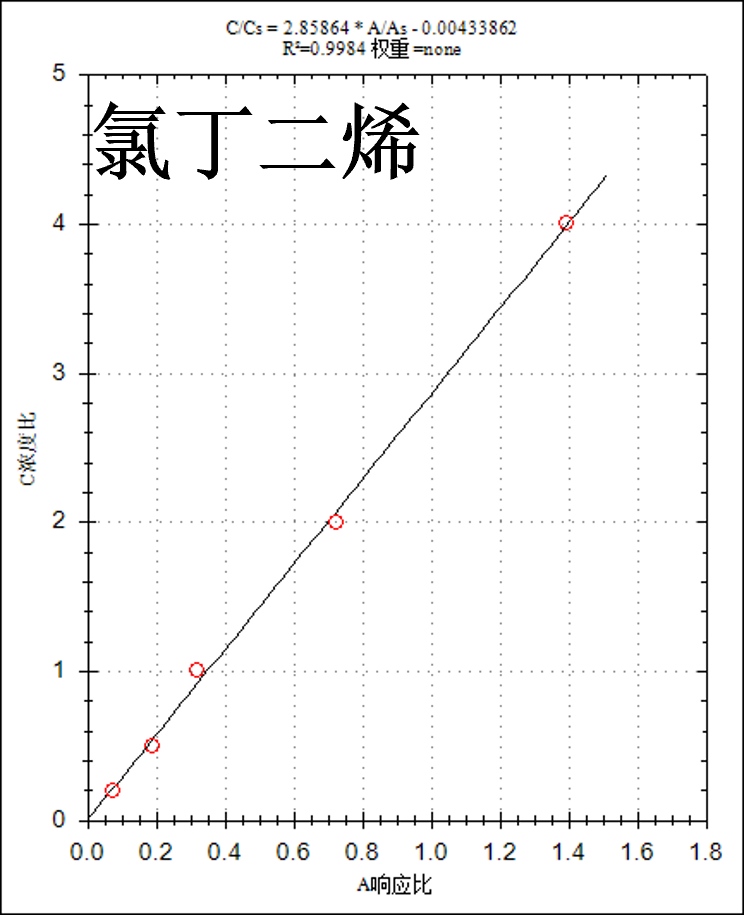

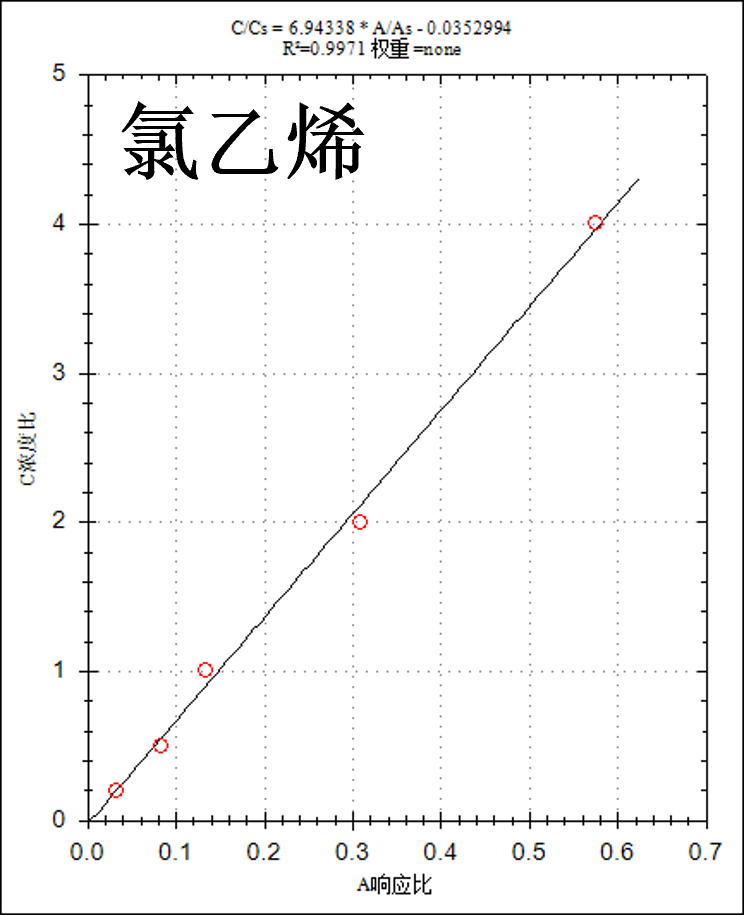

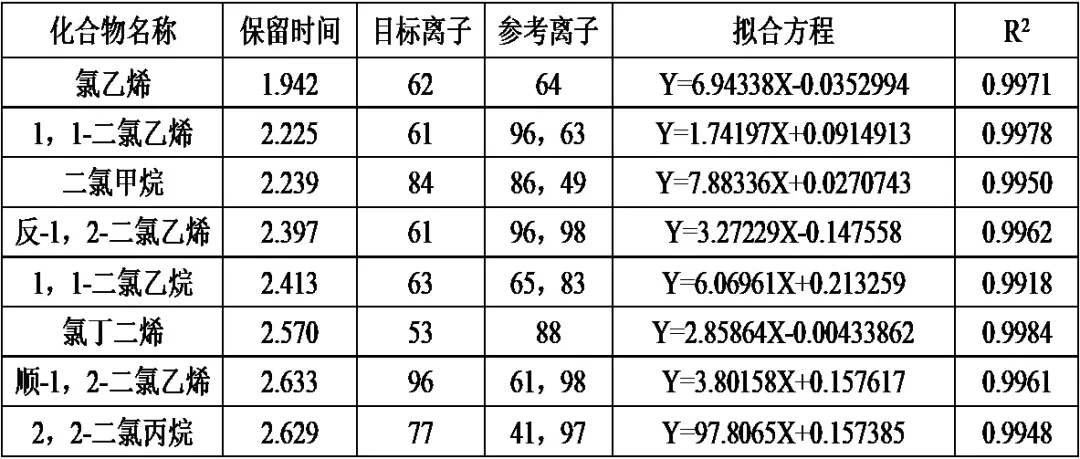

將56種VOCs標準儲備液和兩種內標標準儲備液用甲醇稀釋?zhuān)渲贸?0ppm的標準使用液。向頂空進樣瓶中加入10ml實驗室一級水，移取標準使用液2.0μL、5.0μL、10μL、20μL、40μL，配置成2.0μg/μL、5.0μg/L、10.0μg/L、20.0μg/L、40.0μg/L標準系列溶液，每個頂空瓶加入10μL氟苯標準使用液和d4-1，4-二氯苯標準使用液，使頂空瓶中內標的濃度為10μg/L，立即密封頂空進樣瓶，混勻。使用MATE11，按照儀器條件，由低濃度到高濃度依次測定，繪制標準曲線。采用內標標準曲線法進行線性擬合，建立校正曲線，選取2μg/L、5μg/L、10μg/L、20μg/L、40μg/L共5個濃度點, 擬合結果中選擇性剔除了個別濃度點改善線性，至少保留三個級別點。（由下圖表部分結果表明，在選定的條件下各組分線性關系良好，R2均可達0.99以上）
便攜式GC-MS分析水質揮發性有機物測試方法
標準曲線
便攜式GC-MS分析水質揮發性有機物測試結果分析
精密度

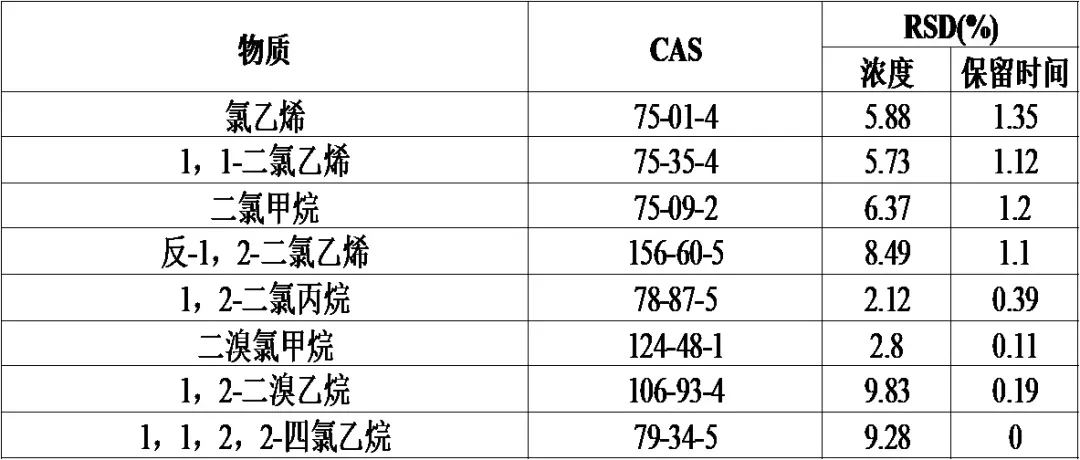

將揮發性有機物標準使用液，稀釋至濃度為10μg/L。使用MATE11 便攜式氣質聯用儀，依次對樣品進行實驗，平行測定6次，計算標準偏差、相對標準偏差。（物質濃度RSD在2.12~9.93%之間，保留時間RSD在0.00~1.35%，精密度符合標準要求，具體結果可詳見下圖部分?jǐn)?shù)據。）
檢出限和測定下限

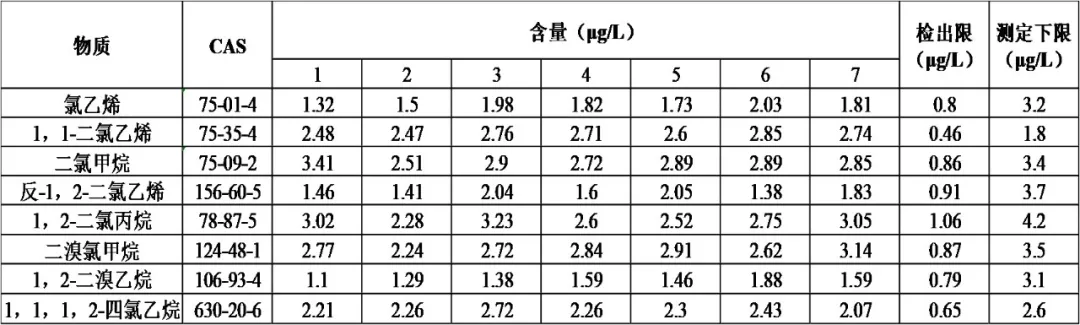

按照《環境監測分析方法標準制修訂技術導則》（HJ168-2010）的相關規定，連續分析7個接近于檢出限濃度的實驗室空白加標樣品，計算其標準偏差S，檢出限MDL=3.143*S,測定下限為4倍檢出限。將揮發性有機物標準使用液稀釋至濃度為2μg/L。使用MATE11，按照儀器參考條件，對標準使用液進行實驗，平行測定7次，計算標準偏差，從而獲得本方法的檢出限，測定下限為4倍檢出限。方法檢出限在0.19μg/L~2.23μg/L，方法測定下限在0.8μg/L~8.9μg/L，檢出限和測定下線均滿足標準，下圖為部分物質測試結果
總結
本文參考《HJ1227-2021水質揮發性有機物的應急測定便攜式頂空/氣相色譜質譜法》，使用安益譜MATE11 便攜式GC-MS分析水質揮發性有機物測試，從結果中可見，該方法檢出限低，線性相關性好，靈敏度高?？捎糜诜治鏊|(zhì)揮發性有機物的常規分析檢測。
本文所使用方法及展示的數據僅供參考，歡迎大家互相交流，本文內容最終解釋權歸蘇州安益譜所有。
