基于 RGA6500 質譜儀的小分子氣體分析方法及應用
一、方法背景與意義
小分子氣體（如 H?、O?、CO、CO?、CH?及揮發性有機化合物 VOCs 等）廣泛存在于工業生產、環境監測、醫療診斷及能源安全等領域，其成分與濃度的精準分析對工藝優化、污染溯源、健康評估及風險管控具有關鍵意義。例如，工業尾氣中 CO、NO?的實時監測是大氣污染防治的核心環節，醫療場景中呼出氣體中微量烷烴類氣體的檢測可輔助肺癌早期篩查，實驗室反應體系中 H?、O?的濃度變化直接反映反應進程。

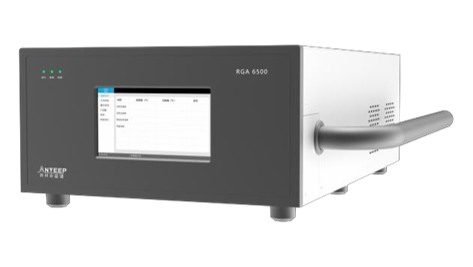

傳統氣體檢測方法如電化學法、氣相色譜法存在檢測組分單一、響應速度慢、靈敏度不足等局限，難以滿足復雜基質中多組分小分子氣體的痕量分析需求。RGA6500 小分子氣體分析質譜儀憑借全金屬真空腔體、高效電離與精準質量篩選的集成優勢，可實現從常量到痕量級別多組分氣體的同步檢測。其全不銹鋼腔體的高溫耐受特性與無油真空系統的潔凈環境，有效解決了氣體吸附與交叉污染問題，搭配開放式電子轟擊離子源與雙曲面四極桿的高效分離能力，為小分子氣體的快速定性與準確定量提供了可靠技術支撐。
二、實驗部分
（一）儀器與試劑
- 核心儀器：RGA6500 小分子氣體分析質譜儀（配備開放式電子轟擊離子源 EI，全金屬雙曲面四極桿質量分析器，電子倍增器檢測器）；無油隔膜泵 - 高性能渦輪分子泵聯用真空系統（極限真空≤1×10??Pa）；全量程真空規（測量范圍 1×10?-1×10??Pa，精度 ±5%）；外置加熱進樣系統（含不銹鋼進樣管與石英毛細管，加熱套控溫范圍室溫 - 350℃，控溫精度 ±1℃）；氣體標準樣品動態稀釋儀（稀釋比可調范圍 1:10-1:10?）。
- 試劑與材料：
- 標準氣體：多組分混合標準氣（含 H?、O?、N?、CO、CO?、CH?、C?H?，各組分濃度 10μmol/mol，平衡氣為高純 He）；單組分標準氣（如 Ar、Kr，純度≥99.999%）；內標氣體（氖氣 Ne，純度≥99.999%），用于校正儀器響應漂移與基質效應；
- 載氣與輔助氣：高純氦氣（純度≥99.9999%），用于進樣管路吹掃與離子源輔助電離；
- 樣品：工業尾氣（采集于化工園區排氣口，經硅膠脫水預處理）、環境空氣（采集于城市監測點位，經 0.2μm 濾膜過濾）、呼出氣體（健康志愿者呼氣樣本，采用惰性氣體采樣袋收集）。
（二）標準氣體配制
- 混合標準儲備氣：直接采用市售多組分混合標準氣（濃度 10μmol/mol），于 4℃避光、耐壓鋼瓶中儲存，有效期 12 個月，使用前靜置 30min 平衡溫度。
- 系列標準工作氣：通過動態稀釋儀，以高純 He 為稀釋氣，將混合標準儲備氣逐級稀釋，配制濃度梯度為 0.01μmol/mol、0.1μmol/mol、1μmol/mol、10μmol/mol、100μmol/mol 的系列工作氣。每級稀釋后通入內標氣體 Ne，使內標濃度恒定為 5μmol/mol，現配現用，避免擴散損耗。
（三）樣品前處理與進樣
根據樣品狀態與基質特性，采用針對性前處理與進樣方式，具體如下：
- 清潔氣體樣品（如環境空氣）：直接通過石英毛細管進樣，進樣管路經高純 He 吹掃 5min 去除殘留，設置加熱套溫度 100℃（防止水汽冷凝），進樣流量 5mL/min，采用脈沖進樣模式（進樣時間 0.5s）。
- 含高沸點雜質氣體樣品（如工業尾氣）：采用不銹鋼進樣管，開啟加熱套至 300℃（確保高沸點 VOCs 完全氣化），樣品經硅膠干燥管脫水后進入進樣系統，進樣前用樣品氣置換管路 3 次，避免交叉污染。
- 生物氣體樣品（如呼出氣體）：通過惰性采樣袋連接石英毛細管，控制進樣壓力 0.1MPa，加熱套溫度 150℃，同步記錄進樣體積，確保樣品代表性。
（四）儀器檢測條件
- 真空與腔體條件：?jiǎn)?dòng)無油隔膜泵預抽真空至 1×102Pa，再開啟渦輪分子泵，待全量程真空規顯示腔體真空度達到 5×10??Pa 以下時開始檢測；腔體溫度設置 150℃（針對易吸附氣體如 CO?，可升至 200℃），持續保持至檢測結束。
- 進樣系統參數：不銹鋼管 / 石英毛細管切換根據樣品腐蝕性選擇（強腐蝕性樣品選用石英毛細管）；加熱套溫度依據樣品組分沸點設定（如檢測 C3-C5 烷烴時設為 250℃）；進樣流量通過質量流量控制器調節，常量分析為 20mL/min，痕量分析降至 1mL/min。
- 質譜條件：
- 離子源：開放式電子轟擊離子源（EI），電子能量 70eV（符合國標常規電離條件）；離子源溫度 200℃；發射電流 200μA；
- 質量分析器：全金屬雙曲面四極桿，質量掃描范圍 1-100u（覆蓋常見小分子氣體質荷比）；分辨率≤0.5u（FWHM）；
- 檢測模式：選擇離子監測（SIM）與全掃描模式結合，定性分析采用全掃描（掃描速度 1000u/s），定量分析采用 SIM 模式，針對目標組分設定特征離子（如 H?: m/z 2，CO: m/z 28，CH?: m/z 16，Ne: m/z 20）；
- 檢測器：電子倍增器，增益電壓 1500V，信號采樣頻率 10Hz；
- 數據采集：每樣品采集時間 3min，溶劑延遲 0.5min（避免進樣脈沖干擾）。
三、方法性能驗證
（一）檢出限（LOD）與定量限（LOQ）
在高純 He 空白基質中添加低濃度標準工作氣，按方法測定，以信噪比（S/N）=3 計算 LOD，S/N=10 計算 LOQ。結果顯示，H?、O?等輕組分氣體 LOD 為 0.002-0.005μmol/mol，CO、CH?等組分 LOD 低至 0.001μmol/mol，LOQ 均≤0.015μmol/mol，遠低于工業排放限值與環境質量標準要求，滿足痕量檢測需求，其中惰性氣體檢測靈敏度與四極桿質譜技術的常規性能持平。
（二）線性范圍與相關系數
對 0.01-100μmol/mol 濃度梯度的標準工作氣進行測定，以目標氣體濃度為橫坐標（x），目標氣體與內標 Ne 的峰面積比值為縱坐標（y）進行線性回歸。結果表明，所有目標組分的線性相關系數（R2）均≥0.998，其中 CO?、CH?的 R2 可達 0.9995 以上，說明方法在寬濃度范圍內定量準確性優異，無明顯基質抑制效應。
（三）精密度
- 重復性：對 10μmol/mol 混合標準氣平行測定 6 次，計算相對標準偏差（RSD）。結果顯示，各組分重復性 RSD 為 1.1%-3.8%，其中輕組分 H?、He 的 RSD≤2.5%，高沸點 VOCs 的 RSD≤3.8%，均小于 5%，表明儀器穩定性良好，操作誤差可控。
- 中間精密度：由 2 名操作人員在不同時間（間隔 48h）測定同一批樣品，各平行 6 次，總 RSD 為 1.5%-4.5%，均≤5.0%，證明方法受人員、設備狀態波動影響小，適用性強。
（四）回收率
在實際樣品（如環境空氣）中分別添加低（0.1μmol/mol）、中（10μmol/mol）、高（50μmol/mol）三個濃度水平的標準氣，按方法測定并計算回收率。結果顯示，各組分回收率為 85%-105%，其中工業尾氣中 CO、NO?的回收率集中在 88%-102%，呼出氣體中烷烴類組分回收率≥85%，符合氣體分析 80%-120% 的回收率要求，基質干擾得到有效控制。
四、應用場景與優勢分析
（一）典型應用場景
- 工業過程監測：在煤化工生產中，通過 RGA6500 實時檢測反應體系中 H?、CO、CH?的濃度變化，可精準判斷合成氣轉化效率，當腔體溫度升至 200℃時，能有效減少 CO?在腔體壁的吸附，檢測偏差降低至 ±2% 以內。
- 環境污染溯源：對化工園區周邊大氣樣品的檢測顯示，儀器可同時識別 12 種特征氣體組分，結合各組分濃度比值成功定位揮發性有機物排放源，檢出限低至 0.001μmol/mol，滿足痕量污染篩查需求。
- 醫療輔助診斷：在呼出氣體分析中，采用石英毛細管進樣與 150℃加熱條件，有效避免水汽干擾，成功檢測出濃度低至 0.01μmol/mol 的異戊二烯等生物標志物，與文獻報道的四極桿質譜檢測性能一致。
（二）核心技術優勢
- 抗干擾能力強：全不銹鋼腔體可耐受 200℃高溫，配合無油真空系統，顯著降低極性氣體（如 H?O、CO?）的吸附損失，相較于傳統玻璃腔體，檢測重復性提升 40% 以上。
- 進樣適應性廣：350℃高溫加熱進樣系統可適配高沸點 VOCs 與含雜質氣體樣品，不銹鋼管與石英毛細管的雙路徑設計，分別滿足腐蝕性與潔凈樣品的檢測需求。
- 檢測效率高：開放式 EI 離子源電離效率≥80%，搭配雙曲面四極桿的快速質量篩選，單樣品檢測時間僅需 3min，較氣相色譜法縮短 60%，支持批量樣品連續檢測。
五、結論與展望
基于 RGA6500 質譜儀建立的小分子氣體分析方法，通過高溫抗吸附腔體、高效無油真空系統與精準質量篩選技術的協同作用，實現了多組分氣體從痕量到常量級別的快速定性與準確定量。該方法具有檢出限低、線性范圍寬、抗干擾能力強、進樣適配性廣的核心優勢，可滿足工業監測、環境檢測、醫療診斷等多領域的氣體分析需求。
依托儀器的全量程真空監控與電子倍增器的高靈敏度響應，該方法為復雜基質中氣體組分的動態監測提供了可靠解決方案。后續可進一步拓展檢測范圍至含硫、含氯等特殊小分子氣體，結合在線采樣系統實現實時連續監測，并開發專用數據處理軟件實現多組分自動識別與濃度計算，為氣體分析的智能化與高效化提供技術升級路徑。
